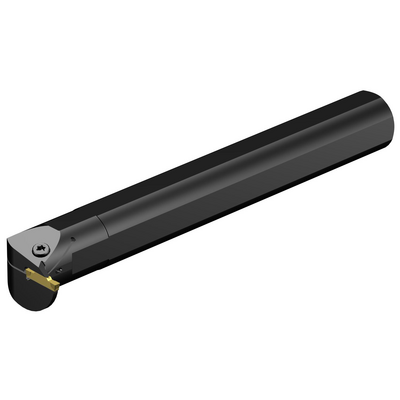

Specifik representation
Listpris: 4 720.00 SEK
Tillgänglig inom en vecka
Paketkvantitet: 1
ISO: C2R-CFA24-RH11GB
Material-id: 8446813
EAN: 7323227579689
ANSI: C2R-CFA24-RH11GB
Tekniska illustrationer
Produktdata
Maximalt skärdjup
(CDX)
10,922 mm
Fastspänningstypkod(MTP)
clamp on top of insert
Skärtyp(CUTINT_MASTER)
CoroCut 2 -size H (C2I-H2-0400-)
Skärläge(SSC_M)
H
Adaptivt gränssnitt maskinriktning
(ADINTMS)
Cylindrical shank w/ 3 flats -inch: 1 1/2
Minsta håldiameter(DMIN_1)
50 mm
Kroppsvinkel på arbetsstyckessidan
(BAWS)
90 °
Minsta överhäng(OHN)
55 mm
Största överhäng
(OHX)
152,4 mm
Utförande
(HAND)
Right
Skärvätskans inloppsutförande
(CNSC)
axial concentric entry
Skärvätskans utloppsutförande(CXSC)
axial inclined exit
Typ av skärvätskeutgång(CXST)
over the cutting edge
Skärvätsketryck(CP)
150 bar
Anslutningsdiameter på maskinsidan(DCONMS)
38,1 mm
Skafthöjd(H)
34,9 mm
Funktionell längd(LF)
299,9994 mm
Funktionell bredd(WF)
31,0007 mm
Funktionell höjd(HF)
0 mm
Kroppsdiameter(BD)
38,1 mm
Moment(TQ)
4,5 Nm
Total längd(OAL)
299,9994 mm
Total höjd(OAH)
42,45 mm
Objektets vikt(WT)
2,28 kg
Skärlägesstorlekskod(SSC_N)
H
Release date(ValFrom20)
2024-02-26
Release pack-ID(RELEASEPACK)
24.1
