Ny

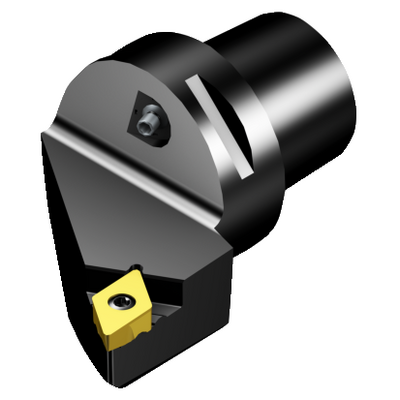

Allmän avbildning
Listpris: 5500.00 SEK
På lager
Paketkvantitet: 1
ISO: C4-TR-D13HCR-27050
Material-id: 8601624
EAN: 7323228176160
ANSI: C4-TR-D13HCR-27050

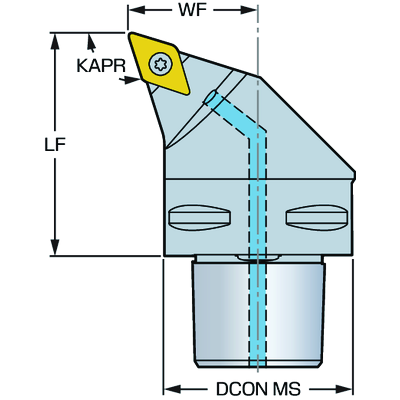

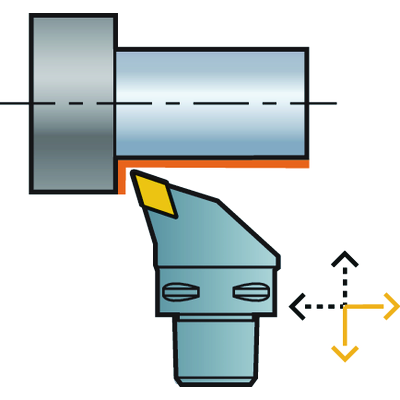

Tekniska illustrationer
Allmän avbildning
Produktdata
Verktygets skäreggsvinkel(KAPR_1)
107,5 °
Ställvinkel(PSIR)
−17,5 °
Fastspänningstypkod(MTP)
clamp with screw through hole
Skärtyp(CUTINT_MASTER)
CoroTurn TR ( TR-DC1304..FWX )
Adaptivt gränssnitt maskinriktning
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C4
Minsta håldiameter(DMIN_2)
140 mm
Kroppsvinkel på arbetsstyckessidan
(BAWS)
0 °
Kroppsvinkel på maskinsidan(BAMS)
0 °
Största överhäng
(OHX)
49,2 mm
Utförande
(HAND)
Right
Skärvätskans utloppsutförande(CXSC)
decentral exit with nozzles, adjustable
Skärvätskans inloppsutförande
(CNSC)
axial concentric and radial entry
Skärvätsketryck(CP)
40 bar
Anslutningsdiameter på maskinsidan(DCONMS)
40 mm
Funktionell längd(LF)
49,2 mm
Funktionell bredd(WF)
26,2 mm
Funktionell höjd(HF)
0 mm
Ortogonal spånvinkel(GAMO)
0 °
Lutningsvinkel(LAMS)
0 °
Moment(TQ)
4 Nm
Kroppsmaterialkod
(BMC)
Stål
Objektets vikt(WT)
0,44 kg
Identifiering av mätskär(MIID)
TR-DC1304..FWX
Total längd(OAL)
74 mm
Skärläge(SSC_M)
13..FWX
Skärlägesstorlekskod(SSC_N)
13..FWX
Release date(ValFrom20)
2024-05-01
Release pack-ID(RELEASEPACK)
24.2
