Utgången produkt
Specifik representation
Utgått ur sortimentet
Paketkvantitet: 1

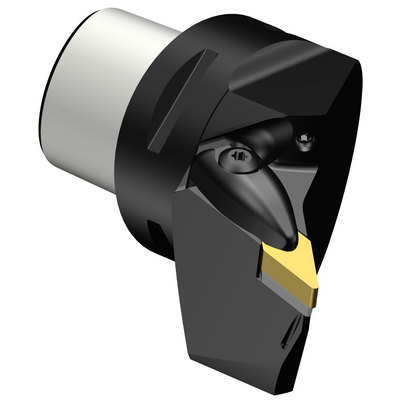

ISO: C5-DVJNL-35065-16C
Material-id: 7951301
EAN: 7323225475136
ANSI: C5-DVJNL-35065-16C
Tekniska illustrationer
Tekniska illustrationer
Produktdata
Verktygets skäreggsvinkel(KAPR_1)
93 °
Ställvinkel(PSIR)
−3 °
Fastspänningstypkod(MTP)
clamp on top of insert and into hole
Skärtyp(CUTINT_MASTER)
VNMG 160408
Adaptivt gränssnitt maskinriktning
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C5
Max. rampningsvinkel
(RMPX)
50 °
Minsta håldiameter(DMIN_1)
195 mm
Minsta håldiameter(DMIN_2)
170 mm
Kroppsvinkel på arbetsstyckessidan
(BAWS)
0 °
Kroppsvinkel på maskinsidan(BAMS)
0 °
Största överhäng
(OHX)
65 mm
Utförande
(HAND)
Left
Skärvätskans utloppsutförande(CXSC)
axial inclined focused exit with nozzle
Skärvätskans inloppsutförande
(CNSC)
axial concentric and radial entry
Typ av skärvätskeutgång(CXST)
both over and under the cutting edge
Skärvätsketryck(CP)
150 bar
Anslutningsdiameter på maskinsidan(DCONMS)
50 mm
Funktionell längd(LF)
65 mm
Funktionell bredd(WF)
35 mm
Funktionell höjd(HF)
0 mm
Ortogonal spånvinkel(GAMO)
−4 °
Lutningsvinkel(LAMS)
−13 °
Moment(TQ)
3 Nm
Kroppsmaterialkod
(BMC)
Stål
Objektets vikt(WT)
0,698 kg
Identifiering av mätskär(MIID)
VNMG 16 04 08
Total längd(OAL)
95 mm
Skärläge(SSC_M)
16
Skärlägesstorlekskod(SSC_N)
3/8
Release date(ValFrom20)
2021-04-09
Release pack-ID(RELEASEPACK)
21.2
