Utgången produkt
Specifik representation
Utgått ur sortimentet
Paketkvantitet: 1

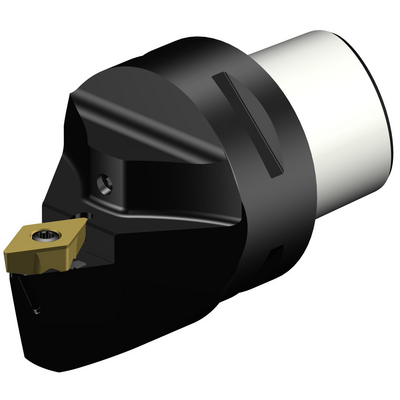

ISO: C5-TR-D13NCN-00060C
Material-id: 7883972
EAN: 7323225161343
ANSI: C5-TR-D13NCN-00060C
Tekniska illustrationer
Tekniska illustrationer
Produktdata
Verktygets skäreggsvinkel(KAPR_1)
62,5 °
Verktygets skäreggsvinkel(KAPR_2)
62,5 °
Ställvinkel(PSIR)
27,5 °
Fastspänningstypkod(MTP)
clamp with screw through hole
Skärtyp(CUTINT_MASTER)
CoroTurn TR ( TR-DC1308 )
Adaptivt gränssnitt maskinriktning
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C5
Max. rampningsvinkel
(RMPX)
57 °
Minsta håldiameter(DMIN_2)
6,4961 in
Kroppsvinkel på arbetsstyckessidan
(BAWS)
0 °
Kroppsvinkel på maskinsidan(BAMS)
0 °
Största överhäng
(OHX)
2,3622 in
Utförande
(HAND)
Neutral
Skärvätskans utloppsutförande(CXSC)
Axially concentric or off-center with nozzle, adjustable
Skärvätskans inloppsutförande
(CNSC)
axial concentric and radial entry
Typ av skärvätskeutgång(CXST)
both over and under the cutting edge
Skärvätsketryck(CP)
2 176 PSI
Anslutningsdiameter på maskinsidan(DCONMS)
1,9685 in
Funktionell längd(LF)
2,3622 in
Funktionell bredd(WF)
0,0197 in
Funktionell höjd(HF)
0 in
Ortogonal spånvinkel(GAMO)
0 °
Lutningsvinkel(LAMS)
0 °
Moment(TQ)
2,2127 ftlbf
Kroppsmaterialkod
(BMC)
Stål
Objektets vikt(WT)
1,3669 lb
Identifiering av mätskär(MIID)
TR-DC1308
Total längd(OAL)
3,5433 in
Skärläge(SSC_M)
13
Skärlägesstorlekskod(SSC_N)
13
Release date(ValFrom20)
2020-02-20
Release pack-ID(RELEASEPACK)
20.1
