Specifik representation
Listpris: 5 305.00 SEK
På lager
Paketkvantitet: 1

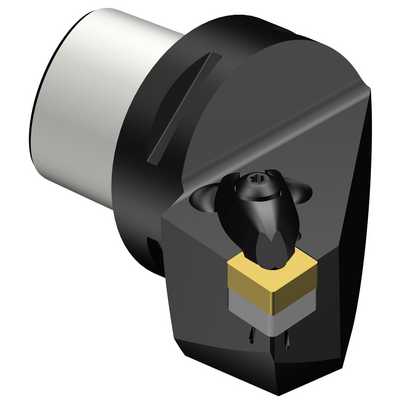

ISO: C6-DCLNL-45065-16B1
Material-id: 8442522
EAN: 7323227560793
ANSI: C6-DCLNL-45065-16B1
Tekniska illustrationer
Tekniska illustrationer
Produktdata
Verktygets skäreggsvinkel(KAPR_1)
95 °
Ställvinkel(PSIR)
−5 °
Fastspänningstypkod(MTP)
clamp on top of insert and into hole
Skärtyp(CUTINT_MASTER)
CNMG 160612
Adaptivt gränssnitt maskinriktning
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C6
Max. rampningsvinkel
(RMPX)
0 °
Minsta håldiameter(DMIN_1)
125 mm
Minsta håldiameter(DMIN_2)
190 mm
Kroppsvinkel på arbetsstyckessidan
(BAWS)
0 °
Kroppsvinkel på maskinsidan(BAMS)
0 °
Största överhäng
(OHX)
65 mm
Utförande
(HAND)
Left
Skärvätskans utloppsutförande(CXSC)
axial inclined exit
Skärvätskans inloppsutförande
(CNSC)
axial concentric and radial entry
Typ av skärvätskeutgång(CXST)
under the cutting edge
Skärvätsketryck(CP)
150 bar
Anslutningsdiameter på maskinsidan(DCONMS)
63 mm
Funktionell längd(LF)
65 mm
Funktionell bredd(WF)
45 mm
Funktionell höjd(HF)
0 mm
Ortogonal spånvinkel(GAMO)
−6 °
Lutningsvinkel(LAMS)
−6 °
Moment(TQ)
6,4 Nm
Kroppsmaterialkod
(BMC)
Stål
Objektets vikt(WT)
1,266 kg
Identifiering av mätskär(MIID)
CNMG 16 06 12
Total längd(OAL)
103 mm
Skärläge(SSC_M)
16
Skärlägesstorlekskod(SSC_N)
5/8
Release date(ValFrom20)
2023-11-14
Release pack-ID(RELEASEPACK)
24.1
