Specifik representation
Listpris: 1315.00 SEK
Slut i lager
Paketkvantitet: 1
ISO: CP-25BL-16-12
Material-id: 8233889
EAN: 7323226688351
ANSI: CP-25BL-16-12
Tekniska illustrationer

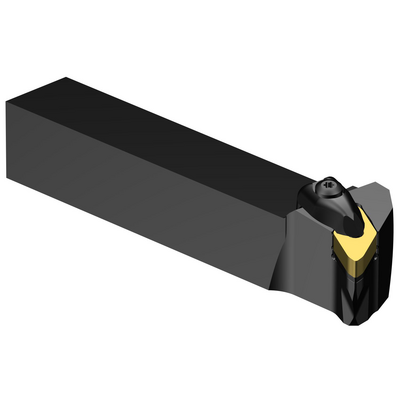

Allmän avbildning
Produktdata
Verktygets skäreggsvinkel(KAPR_1)
95 °
Verktygets skäreggsvinkel(KAPR_2)
25 °
Ställvinkel(PSIR)
−5 °
Fastspänningstypkod(MTP)
clamp on top of insert and into hole
Skärtyp(CUTINT_MASTER)
CoroTurn PRIME CP-B (CP-B1208D)
Adaptivt gränssnitt maskinriktning
(ADINTMS)
Rectangular shank -inch: 1 x 1
Max. rampningsvinkel
(RMPX)
23 °
Kroppsvinkel på arbetsstyckessidan
(BAWS)
0 °
Kroppsvinkel på maskinsidan(BAMS)
0 °
Största överhäng
(OHX)
50 mm
Utförande
(HAND)
Left
Skärvätskans utloppsutförande(CXSC)
no coolant exit
Skärvätskans inloppsutförande
(CNSC)
without coolant entry
Skaftbredd(B)
25,4 mm
Skafthöjd(H)
25,4 mm
Funktionell längd(LF)
152,4 mm
Funktionell bredd(WF)
31,75 mm
Funktionell höjd(HF)
25,4 mm
Ortogonal spånvinkel(GAMO)
−3,9 °
Lutningsvinkel(LAMS)
−10,3 °
Moment(TQ)
4 Nm
Kroppsmaterialkod
(BMC)
Stål
Objektets vikt(WT)
0,78 kg
Identifiering av mätskär(MIID)
CP-B1208D
Total längd(OAL)
152,4 mm
Skärläge(SSC_M)
CP-B12..D
Skärlägesstorlekskod(SSC_N)
CP-B12..D
Release date(ValFrom20)
2022-06-30
Release pack-ID(RELEASEPACK)
22.2
