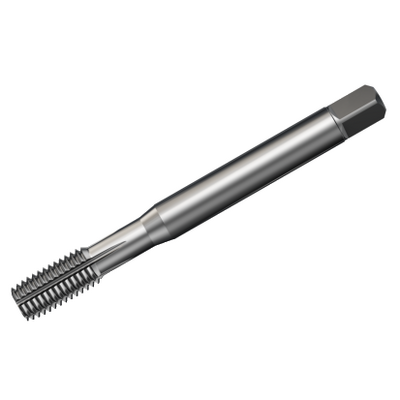

Allmän avbildning
Slut i lager
Paketkvantitet: 1
ISO: E89210-24
Material-id: 6181750
EAN: 26181750
ANSI: E89210-24
Tekniska illustrationer
Produktdata
Materialklassificering nivå 1(TMC1ISO)
Gängstorlek(TDZ)
UNC #10-24
Gängform(THFT)
UNC 60°
Gängningsfaslängd(TCL)
1,5027 mm
Gängor per tum(TPI)
24
Gängdiameter(TD)
4,826 mm
Förbearbetad håldiameter(PHD)
4,35 mm
Premachined hole type(PHT)
blind hole
Håltyp(HTY)
through/blind
Gängtoleransklass(TCTR)
2B
Grundläggande standardgrupp(BSG)
DIN/ANSI
Brukbar längd
(LU)
21,4224 mm
Adaptivt gränssnitt maskinriktning
(ADINTMS)
Tap shank ANSI -inch: 0.194 x 0.152
Beteckning på tillverkare av spånbrytare
(CBMD)
XM
Sort
(GRADE)
T3G2
Substrat(SUBSTRATE)
HSS-PM
Beläggning(COATING)
PVD TiN
Anslutningsdiameter på maskinsidan(DCONMS)
4,9276 mm
Skaftdiametertolerans(TCDCON)
h9
Skärvätskans inloppsutförande
(CNSC)
without coolant entry
Skärvätskans utloppsutförande(CXSC)
no coolant exit
Funktionell längd(LF)
70 mm
Flänsdiameter(DN)
3,76 mm
Antal kanaler(NOF)
4
Gängningslängd(THL)
19,304 mm
Egenskap för gängbakkona(THBTP)
Ja
Utförandekod för skärdelsdesign(CPDSC)
with serrated thread pitches
Gängningsfastyp(THCHT)
C = 2-3xTP
Objektets vikt(WT)
0,011 kg
Total längd(OAL)
70 mm
Release date(ValFrom20)
2011-12-12
Release pack-ID(RELEASEPACK)
11.2
