Specifik representation
Listpris: 2 855.00 SEK
Tillgänglig inom en vecka
Paketkvantitet: 1

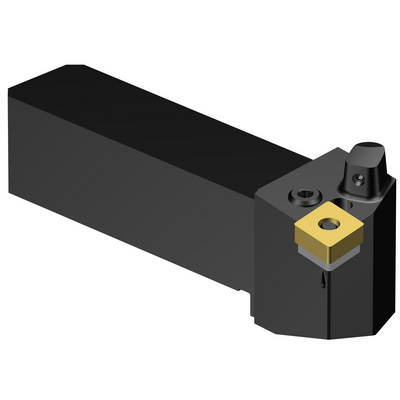

ISO: QS-PCLNL 16 4C
Material-id: 7572086
EAN: 7323223751966
ANSI: QS-PCLNL 16 4C
Tekniska illustrationer
Produktdata
Verktygets skäreggsvinkel(KAPR_1)
95 °
Ställvinkel(PSIR)
−5 °
Fastspänningstypkod(MTP)
clamp with pin through hole
Skärtyp(CUTINT_MASTER)
CNMG 120408
Adaptivt gränssnitt maskinriktning
(ADINTMS)
Rectangular shank -inch: 1 x 1
Max. rampningsvinkel
(RMPX)
0 °
Kroppsvinkel på arbetsstyckessidan
(BAWS)
0 °
Kroppsvinkel på maskinsidan(BAMS)
0 °
Minsta överhäng(OHN)
32 mm
Största överhäng
(OHX)
57,4 mm
Utförande
(HAND)
Left
Skärvätskans utloppsutförande(CXSC)
Axially concentric or off-center with nozzle, adjustable
Skärvätskans inloppsutförande
(CNSC)
axial concentric and radial entry
Skärvätskeingångens gängstorlek(CNT)
G 1/8-28
Skärvätsketryck(CP)
150 bar
Skaftbredd(B)
25,4 mm
Skafthöjd(H)
25,4 mm
Funktionell längd(LF)
116 mm
Funktionell bredd(WF)
31,75 mm
Funktionell höjd(HF)
25,4 mm
Förskjutningslängd nedtill på huvud(HBL)
32 mm
Ortogonal spånvinkel(GAMO)
−6 °
Lutningsvinkel(LAMS)
−6 °
Moment(TQ)
5 Nm
Kroppsmaterialkod
(BMC)
Stål
Objektets vikt(WT)
0,622 kg
Identifiering av mätskär(MIID)
CNMG 12 04 08
Total längd(OAL)
116 mm
Skärläge(SSC_M)
12
Skärlägesstorlekskod(SSC_N)
1/2
Release date(ValFrom20)
2018-09-22
Release pack-ID(RELEASEPACK)
18.2
