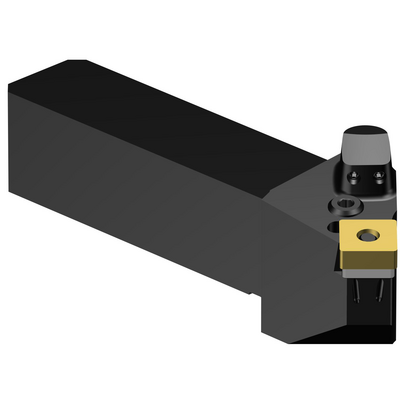

Specifik representation
Listpris: 3 040.00 SEK
På lager
Paketkvantitet: 1
ISO: QS-PSSNL2525-12C1
Material-id: 8481545
EAN: 7323227738390
ANSI: QS-PSSNL2525-12C1
Tekniska illustrationer
Tekniska illustrationer
Produktdata
Verktygets skäreggsvinkel(KAPR_1)
45 °
Ställvinkel(PSIR)
45 °
Fastspänningstypkod(MTP)
clamp with pin through hole
Skärtyp(CUTINT_MASTER)
SNMG 120408
Adaptivt gränssnitt maskinriktning
(ADINTMS)
Rectangular shank -metric: 25 x 25
Max. rampningsvinkel
(RMPX)
0 °
Kroppsvinkel på arbetsstyckessidan
(BAWS)
0 °
Kroppsvinkel på maskinsidan(BAMS)
0 °
Minsta överhäng(OHN)
1,248 in
Största överhäng
(OHX)
2,2323 in
Utförande
(HAND)
Left
Skärvätskans utloppsutförande(CXSC)
Axially concentric or off-center with nozzle, adjustable
Skärvätskans inloppsutförande
(CNSC)
axial concentric and radial entry
Typ av skärvätskeutgång(CXST)
both over and under the cutting edge
Skärvätskeingångens gängstorlek(CNT)
G 1/8-28
Skärvätsketryck(CP)
2 176 PSI
Skaftbredd(B)
0,9843 in
Skafthöjd(H)
0,9843 in
Funktionell längd(LF)
4,5551 in
Funktionell bredd(WF)
1,2598 in
Funktionell höjd(HF)
0,9843 in
Förskjutningslängd nedtill på huvud(HBL)
1,248 in
Ortogonal spånvinkel(GAMO)
−8 °
Lutningsvinkel(LAMS)
0 °
Moment(TQ)
3,6878 ftlbf
Kroppsmaterialkod
(BMC)
Stål
Objektets vikt(WT)
1,2059 lb
Identifiering av mätskär(MIID)
SNMG 12 04 08
Total längd(OAL)
4,8819 in
Skärläge(SSC_M)
12
Skärlägesstorlekskod(SSC_N)
1/2
Release date(ValFrom20)
2023-11-14
Release pack-ID(RELEASEPACK)
24.1
