R216.22-04030BAP04G 1610
R216.22-04030BAP04G 1610
Allmän avbildning
Listpris: 1 100.00 SEK
På lager
Paketkvantitet: 1
ISO: R216.22-04030BAP04G 1610
Material-id: 5743009
EAN: 11526885
ANSI: R216.22-04030BAP04G 1610

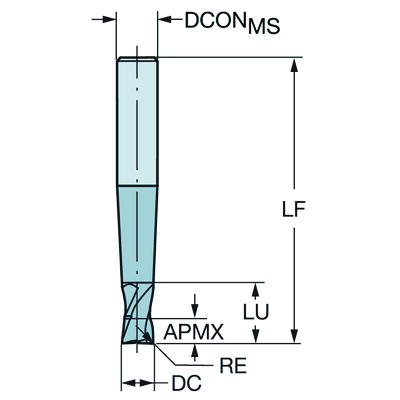

Tekniska illustrationer
Tekniska illustrationer
Produktdata
Materialklassificering nivå 1(TMC1ISO)
P
H
Antal periferieffektiva skäreggar(ZEFP)
2
Skärdiameter
(DC)
4 mm
Anslutningsdiameter på maskinsidan(DCONMS)
6 mm
Skaftdiametertolerans(TCDCON)
h5
Maximalt skärdjup
(APMX)
4 mm
Maximalt förhållande för arbetsingrepp(AERMX)
1
Brukbar längd
(LU)
5 mm
Funktionell längd(LF)
90 mm
Max. rotationshastighet(RPMX)
26 194 1/min
Adaptivt gränssnitt maskinriktning
(ADINTMS)
Cylindrical shank (DIN6535-HA) -metric: 6
Hörnradie
(RE)
0,5 mm
Max. rampningsvinkel(RMPX_FFW)
2 °
Maximalt skärdjup(APMX_PFW)
4 mm
Tandstigvinkel(FHA)
30 °
Maximalt skärdjup(APMX_FFW)
4 mm
Sort
(GRADE)
1610
Substrat(SUBSTRATE)
HC
Beläggning(COATING)
PVD TiAlN
Skärvätskans inloppsutförande
(CNSC)
without coolant entry
Toleransklass skärdiameter(TCDC)
h7
Skärdiameterns ytkontakt(DCF)
3 mm
Objektets vikt(WT)
0,0296 kg
Förmåga att skära i mitten(CCC)
Ja
Grundläggande standardgrupp(BSG)
COROMANT
Radiell spånvinkel(GAMF)
1,5 °
Axiell spånvinkel(GAMP)
1,5 °
Total längd(OAL)
90 mm
Release date(ValFrom20)
2002-08-12
Release pack-ID(RELEASEPACK)
07.1
