R216.33-06040-AJ10U H10F
R216.33-06040-AJ10U H10F

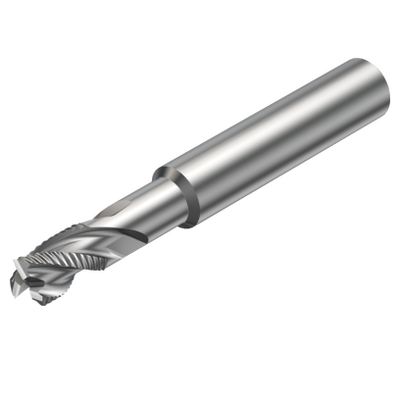

Allmän avbildning
Listpris: 944.00 SEK
På lager
Paketkvantitet: 1
ISO: R216.33-06040-AJ10U H10F
Material-id: 5743344
EAN: 11307100
ANSI: R216.33-06040-AJ10U H10F

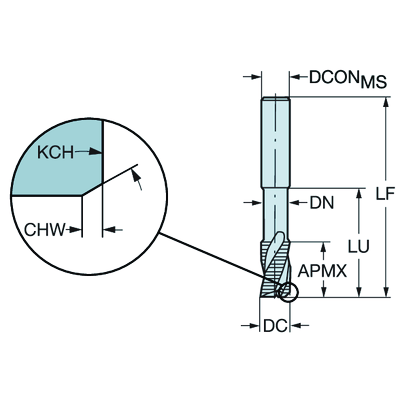

Tekniska illustrationer
Tekniska illustrationer
Produktdata
Materialklassificering nivå 1(TMC1ISO)
N
Antal periferieffektiva skäreggar(ZEFP)
3
Skärdiameter
(DC)
6 mm
Anslutningsdiameter på maskinsidan(DCONMS)
8 mm
Skaftdiametertolerans(TCDCON)
h5
Maximalt skärdjup
(APMX)
10 mm
Maximalt förhållande för arbetsingrepp(AERMX)
1
Brukbar längd
(LU)
24 mm
Funktionell längd(LF)
63 mm
Max. rotationshastighet(RPMX)
80 000 1/min
Adaptivt gränssnitt maskinriktning
(ADINTMS)
Cylindrical shank (DIN6535-HA) -metric: 8
Hörnfas(KCH)
55 °
Hörnfasbredd(CHW)
0,64 mm
Max. rampningsvinkel(RMPX_FFW)
15 °
Maximalt skärdjup(APMX_PFW)
10 mm
Tandstigvinkel(FHA)
40 °
Maximalt skärdjup(APMX_FFW)
10 mm
Sort
(GRADE)
H10F
Substrat(SUBSTRATE)
HF
Skärvätskans inloppsutförande
(CNSC)
without coolant entry
Flänsdiameter(DN)
5,5 mm
Toleransklass skärdiameter(TCDC)
h12
Skärdiameterns ytkontakt(DCF)
4,72 mm
Objektets vikt(WT)
0,045 kg
Förmåga att skära i mitten(CCC)
Ja
Egenskap för avbruten egg(IEP)
Ja
Beteckning på tillverkare av spånbrytare
(CBMD)
AL
Grundläggande standardgrupp(BSG)
COROMANT
Radiell spånvinkel(GAMF)
10,5 °
Axiell spånvinkel(GAMP)
13,5 °
Total längd(OAL)
63 mm
Release date(ValFrom20)
2001-01-29
Release pack-ID(RELEASEPACK)
01.1
