R216.42-03030-AL04G 1700
R216.42-03030-AL04G 1700
Allmän avbildning
Paketkvantitet: 1
ISO: R216.42-03030-AL04G 1700
Material-id: 5963307
EAN: 25963307
ANSI: R216.42-03030-AL04G 1700

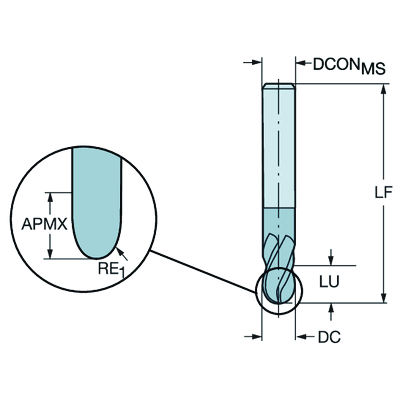

Tekniska illustrationer
Produktdata
Materialklassificering nivå 1(TMC1ISO)
Antal periferieffektiva skäreggar(ZEFP)
2
Skärdiameter
(DC)
3 mm
Anslutningsdiameter på maskinsidan(DCONMS)
6 mm
Skaftdiametertolerans(TCDCON)
h6
Ställvinkel(PSIR)
0 °
Hörnradie
(RE)
1,5 mm
Maximalt skärdjup(APMX_FFW)
4,5 mm
Max. rampningsvinkel(RMPX_FFW)
15 °
Brukbar längd
(LU)
5 mm
Största överhäng
(OHX)
34 mm
Funktionell längd(LF)
70 mm
Max. rotationshastighet(RPMX)
80 000 1/min
Adaptivt gränssnitt maskinriktning
(ADINTMS)
Cylindrical shank (DIN6535-HA) -metric: 6
Sort
(GRADE)
1700
Substrat(SUBSTRATE)
HC
Beläggning(COATING)
PVD AlCrN
Skärvätskans inloppsutförande
(CNSC)
without coolant entry
Maximalt skärdjup
(APMX)
4,5 mm
Toleransklass skärdiameter(TCDC)
h8
Kroppslängd(LB_1)
5,5 mm
Kropp halvkonvinkel(BHTA_1)
0 °
Beteckning på tillverkare av spånbrytare
(CBMD)
STRAIGHT
Tandstigvinkel(FHA)
30 °
Objektets vikt(WT)
0,025 kg
Grundläggande standardgrupp(BSG)
COROMANT
Radiell spånvinkel(GAMF)
−6 °
Axiell spånvinkel(GAMP)
1,5 °
Total längd(OAL)
70 mm
Release date(ValFrom20)
2011-02-22
Release pack-ID(RELEASEPACK)
11.1
