Specifik representation
Listpris: 1 835.00 SEK
På lager
Paketkvantitet: 1
ISO: SL-QI-LF08C20-30
Material-id: 8323737
EAN: 7323227079295
ANSI: SL-QI-LF08C20-30

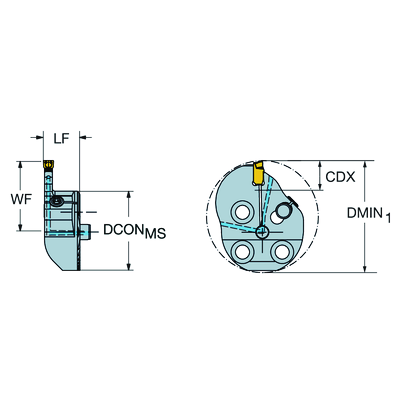

Tekniska illustrationer
Produktdata
Maximalt skärdjup
(CDX)
8 mm
Fastspänningstypkod(MTP)
clamp on top of insert
Skärtyp(CUTINT_MASTER)
CoroCut QI -size F (QI-NF-0246-0002-GF)
Skärläge(SSC_M)
F
Adaptivt gränssnitt maskinriktning
(ADINTMS)
SL head (screw mounted) -size 20
Minsta håldiameter(DMIN_1)
30 mm
Kroppsvinkel på arbetsstyckessidan
(BAWS)
90 °
Största överhäng
(OHX)
14 mm
Utförande
(HAND)
Left
Skärvätskans inloppsutförande
(CNSC)
axial concentric entry
Skärvätskans utloppsutförande(CXSC)
axial inclined exit
Skärvätsketryck(CP)
150 bar
Anslutningsdiameter på maskinsidan(DCONMS)
20 mm
Funktionell längd(LF)
9 mm
Funktionell bredd(WF)
19 mm
Funktionell höjd(HF)
0,1 mm
Moment(TQ)
1,7 Nm
Total längd(OAL)
19 mm
Objektets vikt(WT)
0,041 kg
Skärlägesstorlekskod(SSC_N)
F
Release date(ValFrom20)
2022-10-13
Release pack-ID(RELEASEPACK)
22.2
