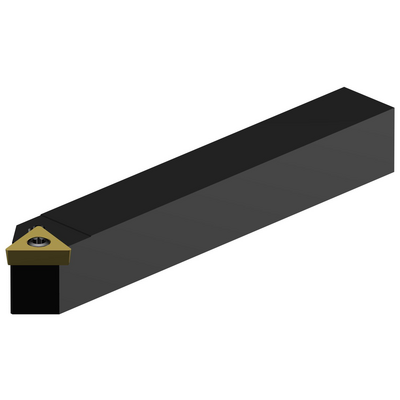

Specifik representation
Listpris: 1 165.00 SEK
På lager
Paketkvantitet: 1
ISO: STDCR 1010E 09
Material-id: 5751055
EAN: 10139032
ANSI: STDCR 1010E 09
Tekniska illustrationer
Tekniska illustrationer
Produktdata
Verktygets skäreggsvinkel(KAPR_1)
45 °
Ställvinkel(PSIR)
45 °
Fastspänningstypkod(MTP)
clamp with screw through hole
Skärtyp(CUTINT_MASTER)
TCMT 090204
Adaptivt gränssnitt maskinriktning
(ADINTMS)
Rectangular shank -metric: 10 x 10
Max. rampningsvinkel
(RMPX)
45 °
Kroppsvinkel på arbetsstyckessidan
(BAWS)
0 °
Kroppsvinkel på maskinsidan(BAMS)
0 °
Största överhäng
(OHX)
11,2 mm
Utförande
(HAND)
Right
Skärvätskans utloppsutförande(CXSC)
no coolant exit
Skärvätskans inloppsutförande
(CNSC)
without coolant entry
Skaftbredd(B)
10 mm
Skafthöjd(H)
10 mm
Utstickande längd(LPR)
70 mm
Funktionell längd(LF)
70 mm
Funktionell bredd(WF)
4,9 mm
Funktionell höjd(HF)
10 mm
Ortogonal spånvinkel(GAMO)
0 °
Lutningsvinkel(LAMS)
0 °
Moment(TQ)
0,9 Nm
Kroppsmaterialkod
(BMC)
Stål
Objektets vikt(WT)
0,051 kg
Identifiering av mätskär(MIID)
TCMT 09 02 04
Total längd(OAL)
70 mm
Skärläge(SSC_M)
09
Skärlägesstorlekskod(SSC_N)
7/32
Release date(ValFrom20)
1981-05-18
Release pack-ID(RELEASEPACK)
81.1
