Utgången produkt
Specifik representation
Being replaced by SVJBL 082C-S-B1
Tillgänglig inom en vecka
Utgått ur sortimentet
Paketkvantitet: 1
ISO: SVJBL 08 2
Material-id: 5751862
EAN: 80007195
ANSI: SVJBL 08 2
Tekniska illustrationer

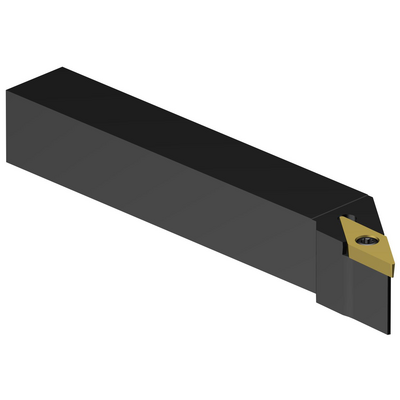

Allmän avbildning
Produktdata
Verktygets skäreggsvinkel(KAPR_1)
93 °
Ställvinkel(PSIR)
−3 °
Fastspänningstypkod(MTP)
clamp with screw through hole
Skärtyp(CUTINT_MASTER)
VBMT 110204/ VCMT 110204
Adaptivt gränssnitt maskinriktning
(ADINTMS)
Rectangular shank -inch: 1/2 x 1/2
Max. rampningsvinkel
(RMPX)
50 °
Kroppsvinkel på arbetsstyckessidan
(BAWS)
0 °
Kroppsvinkel på maskinsidan(BAMS)
0 °
Största överhäng
(OHX)
20 mm
Utförande
(HAND)
Left
Skärvätskans utloppsutförande(CXSC)
no coolant exit
Skärvätskans inloppsutförande
(CNSC)
without coolant entry
Skaftbredd(B)
12,7 mm
Skafthöjd(H)
12,7 mm
Funktionell längd(LF)
88,9 mm
Funktionell bredd(WF)
15,875 mm
Funktionell höjd(HF)
12,7 mm
Ortogonal spånvinkel(GAMO)
0 °
Lutningsvinkel(LAMS)
0 °
Moment(TQ)
0,9 Nm
Kroppsmaterialkod
(BMC)
Stål
Objektets vikt(WT)
0,098 kg
Identifiering av mätskär(MIID)
VBMT 11 02 04
Total längd(OAL)
88,9 mm
Skärläge(SSC_M)
11
Skärlägesstorlekskod(SSC_N)
1/4
Release date(ValFrom20)
1989-07-17
Release pack-ID(RELEASEPACK)
89.1
