T200-PM100JA-M5 P1PM
T200-PM100JA-M5 P1PM
CoroTap® 200, skärande gängtapp med spiralspetschevron_right

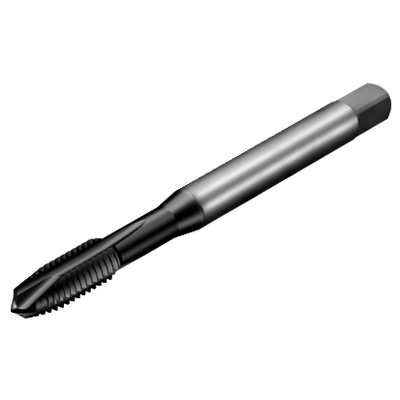

Allmän avbildning
Listpris: 49.90 EUR
På lager
Paketkvantitet: 1
ISO: T200-PM100JA-M5 P1PM
Material-id: 8060171
EAN: 7323225977425
ANSI: T200-PM100JA-M5 P1PM
Startvärden
P2.1.Z.AN, Hårdhet: 175 HB
P
vc 45 m/min
Tekniska illustrationer
Tekniska illustrationer
Produktdata
Materialklassificering nivå 1(TMC1ISO)
P
Gängstorlek(TDZ)
M 5
Gängform(THFT)
M (Metric 60°)
Gängningsfaslängd(TCL)
3,3616 mm
Gängstigning(TP)
0,8 mm
Gängdiameter(TD)
5 mm
Förbearbetad håldiameter(PHD)
4,2 mm
Premachined hole type(PHT)
through hole
Håltyp(HTY)
through hole
Gängtoleransklass(TCTR)
6HX
Grundläggande standardgrupp(BSG)
JISB4430
Brukbar längd
(LU)
25 mm
Adaptivt gränssnitt maskinriktning
(ADINTMS)
Tap shank JIS -metric: 5.50 x 4.50
Beteckning på tillverkare av spånbrytare
(CBMD)
PM
Sort
(GRADE)
P1PM
Substrat(SUBSTRATE)
HSS-E-PM
Beläggning(COATING)
PVD TiAlN
Skärvätskans inloppsutförande
(CNSC)
without coolant entry
Skärvätskans utloppsutförande(CXSC)
no coolant exit
Anslutningsdiameter på maskinsidan(DCONMS)
5,5 mm
Funktionell längd(LF)
60 mm
Antal kanaler(NOF)
3
Tandstigvinkel(FHA)
0 °
Radiell spånvinkel(GAMF)
9 °
Gängningslängd(THL)
13 mm
Egenskap för gängbakkona(THBTP)
Ja
Gängningsfastyp(THCHT)
B = 3.5-5xTP Gunnose
Objektets vikt(WT)
0,011 kg
Total längd(OAL)
60 mm
Release date(ValFrom20)
2021-02-22
Release pack-ID(RELEASEPACK)
21.1
