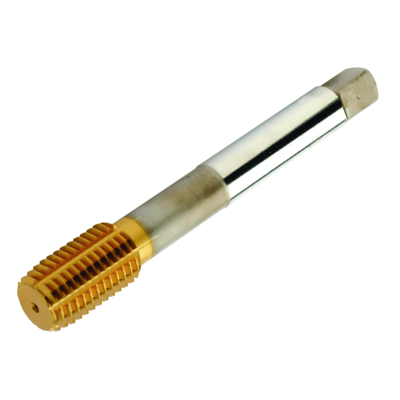

Allmän avbildning
Listpris: 1 385.00 SEK
Tillgänglig inom en vecka
Paketkvantitet: 1
ISO: T400-XM150AB-M10X125C125
Material-id: 8248374
EAN: 7323226758252
ANSI: T400-XM150AB-M10X125C125
Startvärden
P2.1.Z.AN, Hårdhet: 175 HB
p
vc 23 m/min
M1.0.Z.AQ, Hårdhet: 200 HB
m
vc 7.5 m/min
N1.3.C.AG, Hårdhet: 90 HB
n
vc 40 m/min
S2.0.Z.AG, Hårdhet: 350 HB
s
vc 7.5 m/min
Tekniska illustrationer
Produktdata
Materialklassificering nivå 1(TMC1ISO)
Gängstorlek(TDZ)
MF 10x1.25
Gängform(THFT)
MF 60°
Gängningsfaslängd(TCL)
4,3596 mm
Gängstigning(TP)
1,25 mm
Gängdiameter(TD)
10 mm
Förbearbetad håldiameter(PHD)
9,4 mm
Premachined hole type(PHT)
blind hole
Håltyp(HTY)
through/blind
Gängtoleransklass(TCTR)
6H
Grundläggande standardgrupp(BSG)
DIN/ANSI
Brukbar längd
(LU)
38 mm
Adaptivt gränssnitt maskinriktning
(ADINTMS)
Tap shank ANSI -inch: 0.381 x 0.286
Beteckning på tillverkare av spånbrytare
(CBMD)
XM
Sort
(GRADE)
C125
Substrat(SUBSTRATE)
HSS-PM
Beläggning(COATING)
PVD TiN
Anslutningsdiameter på maskinsidan(DCONMS)
9,6774 mm
Skärvätskans inloppsutförande
(CNSC)
without coolant entry
Skärvätskans utloppsutförande(CXSC)
no coolant exit
Funktionell längd(LF)
100 mm
Flänsdiameter(DN)
7,25 mm
Antal kanaler(NOF)
5
Gängningslängd(THL)
20 mm
Egenskap för gängbakkona(THBTP)
Ja
Gängningsfastyp(THCHT)
C = 2-3xTP
Objektets vikt(WT)
0,055 kg
Total längd(OAL)
100 mm
Release date(ValFrom20)
2022-09-29
Release pack-ID(RELEASEPACK)
22.2
