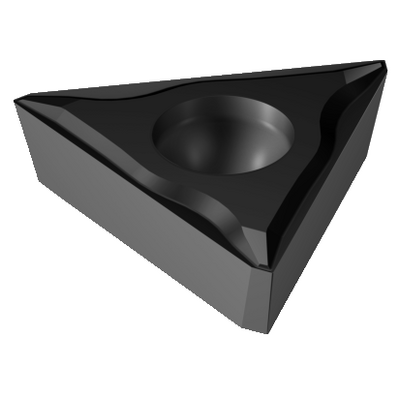

Allmän avbildning
Ersätts av TCEX 09 02 02L-F 1205
På lager
Annan sort än originalprodukten – kontrollera skärhastigheten.
På lager
Paketkvantitet: 10
ISO: TCEX 09 02 02L-F 1105
Material-id: 6075396
EAN: 26075396
ANSI: TCEX 1.8(1.5)0L-F 1105
Startvärden (KAPR 91 deg )
M1.0.Z.AQ, Hårdhet: 200 HB
m
ap 0.4 mm (0.05 - 2)
fn 0.1 mm/r (0.02 - 0.15)
hex 0.1 mm/r (0.02 - 0.15)
vc 215 m/min (255 - 190)
S2.0.Z.AG, Hårdhet: 350 HB
s
ap 0.4 mm (0.05 - 1.2)
fn 0.08 mm/r (0.02 - 0.12)
hex 0.08 mm/r (0.02 - 0.12)
vc 75 m/min (75 - 60)
Tekniska illustrationer
Produktdata
Materialklassificering nivå 1(TMC1ISO)
Beteckning på tillverkare av spånbrytare
(CBMD)
F
Operationstyp
(CTPT)
finishing
Kod för skärmonteringsstil (metrisk)(IFS)
Partly cylindrical, 40-60 deg countersink on one or two sides
Diameter hos fastspänningshål(D1)
2,5 mm
Skärets storlek och form
(CUTINT_SIZESHAPE)
TC0902
Antal skäreggar(CEDC)
3
Inskriven cirkeldiameter(IC)
5,5563 mm
Skärformskod(SC)
Triangular
Faktisk skäreggslängd(LE)
9,17 mm
Hörnradie
(RE)
0,2 mm
Wiperskär(WEP)
Ja
Skäreggsvinkel, huvud(KRINS)
92 °
Utförande
(HAND)
Left
Sort
(GRADE)
1105
Substrat(SUBSTRATE)
HC
Beläggning(COATING)
PVD TiAlN
Skärtjocklek(S)
2,3813 mm
Större släppningsvinkel(AN)
7 °
Objektets vikt(WT)
0,0006 kg
Skärläge(SSC_M)
09
Skärlägesstorlekskod(SSC_N)
7/32
Release date(ValFrom20)
2012-02-25
Release pack-ID(RELEASEPACK)
12.1
