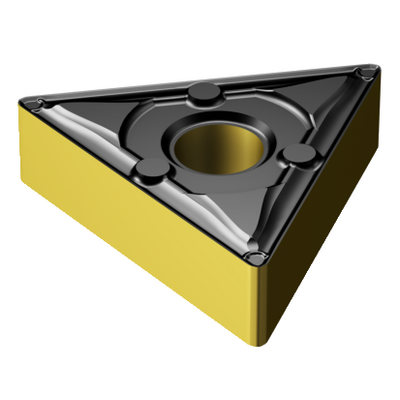

Allmän avbildning
Ersätts av TNMX 16 04 08-WF 4415
På lager
Annan sort än originalprodukten – kontrollera skärhastigheten.
Listpris: 170.00 SEK
Slut i lager
Paketkvantitet: 10
ISO: TNMX 16 04 08-WF 4315
Material-id: 6533128
EAN: 26533128
ANSI: TNMX 332-WF 4315
Startvärden (KAPR 91 deg )
P2.1.Z.AN, Hårdhet: 175 HB
p
ap 1.2 mm (0.3 - 2.5)
fn 0.3 mm/r (0.1 - 0.4)
hex 0.3 mm/r (0.1 - 0.4)
vc 330 m/min (390 - 305)
K2.2.C.UT, Hårdhet: 245 HB
k
ap 1.2 mm (0.3 - 2.5)
fn 0.3 mm/r (0.1 - 0.4)
hex 0.3 mm/r (0.1 - 0.4)
vc 245 m/min (290 - 230)
Tekniska illustrationer
Produktdata
Materialklassificering nivå 1(TMC1ISO)
Beteckning på tillverkare av spånbrytare
(CBMD)
WF
Operationstyp
(CTPT)
finishing
Kod för skärmonteringsstil (metrisk)(IFS)
Cylindrical fixing hole
Diameter hos fastspänningshål(D1)
3,81 mm
Skärets storlek och form
(CUTINT_SIZESHAPE)
TN1604
Antal skäreggar(CEDC)
6
Inskriven cirkeldiameter(IC)
9,525 mm
Skärformskod(SC)
Triangular
Faktisk skäreggslängd(LE)
15,6978 mm
Hörnradie
(RE)
0,7938 mm
Wiperskär(WEP)
Ja
Skäreggsvinkel, huvud(KRINS)
91 °
Utförande
(HAND)
Neutral
Sort
(GRADE)
4315
Substrat(SUBSTRATE)
HC
Beläggning(COATING)
CVD TiCN+Al2O3+TiN
Skärtjocklek(S)
4,7625 mm
Större släppningsvinkel(AN)
0 °
Objektets vikt(WT)
0,0064 kg
Skärläge(SSC_M)
16
Skärlägesstorlekskod(SSC_N)
3/8
Release date(ValFrom20)
2014-02-25
Release pack-ID(RELEASEPACK)
14.1
