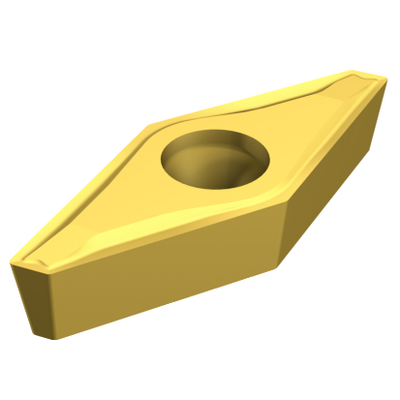

Allmän avbildning
Listpris: 308.00 SEK
På lager
Paketkvantitet: 10
ISO: VCEX 11 03 01L-F 1020
Material-id: 5755897
EAN: 11524505
ANSI: VCEX 22(03)L-F 1020
Startvärden (KAPR 93 deg )
P2.1.Z.AN, Hårdhet: 175 HB
p
ap 1 mm (0.05 - 4)
fn 0.1 mm/r (0.05 - 0.3)
hex 0.1 mm/r (0.05 - 0.3)
vc 110 m/min (130 - 100)
M1.0.Z.AQ, Hårdhet: 200 HB
m
ap 1 mm (0.05 - 4)
fn 0.1 mm/r (0.05 - 0.3)
hex 0.1 mm/r (0.05 - 0.3)
vc 95 m/min (105 - 85)
S2.0.Z.AG, Hårdhet: 350 HB
s
ap 1 mm (0.05 - 3)
fn 0.07 mm/r (0.05 - 0.21)
hex 0.07 mm/r (0.05 - 0.21)
vc 14 m/min (15 - 12)
Tekniska illustrationer
Produktdata
Materialklassificering nivå 1(TMC1ISO)
Beteckning på tillverkare av spånbrytare
(CBMD)
F
Operationstyp
(CTPT)
finishing
Kod för skärmonteringsstil (metrisk)(IFS)
Partly cylindrical, 40-60 deg countersink on one or two sides
Diameter hos fastspänningshål(D1)
2,8 mm
Skärets storlek och form
(CUTINT_SIZESHAPE)
VC1103
Antal skäreggar(CEDC)
2
Inskriven cirkeldiameter(IC)
6,35 mm
Skärformskod(SC)
Rhombic 35
Faktisk skäreggslängd(LE)
10,9709 mm
Hörnradie
(RE)
0,1 mm
Wiperskär(WEP)
Ja
Skäreggsvinkel, huvud(KRINS)
93 °
Utförande
(HAND)
Left
Sort
(GRADE)
1020
Substrat(SUBSTRATE)
HC
Beläggning(COATING)
PVD TiN
Skärtjocklek(S)
3,175 mm
Större släppningsvinkel(AN)
7 °
Objektets vikt(WT)
0,002 kg
Skärläge(SSC_M)
11
Skärlägesstorlekskod(SSC_N)
1/4
Release date(ValFrom20)
2002-06-17
Release pack-ID(RELEASEPACK)
02.2
