การทำเกลียว
การกลึงเกลียว
การเลือกวิธีการป้อน

การเลือกวิธีการป้อนในการกลึงเกลียว

วิธีการกลึงเกลียวทั่วไป

การป้อนเข้าในการกลึงเกลียวมีสามวิธีหลักๆ ด้วยกันคือ การป้อนเข้าในด้านข้างแบบมีการปรับ การป้อนเข้าในแนวรัศมี และการป้อนเข้าแบบสลับข้าง วิธีการป้อนเข้าเป็นตัวกำหนดการใช้เม็ดมีดกับชิ้นงานเพื่อสร้างรูปแบบเกลียว

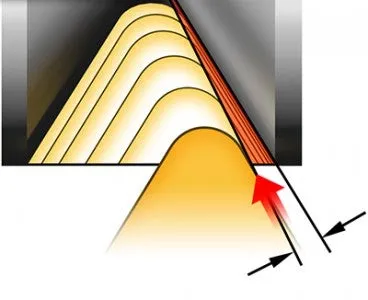

การป้อนเข้าด้านข้างแบบมีการปรับ

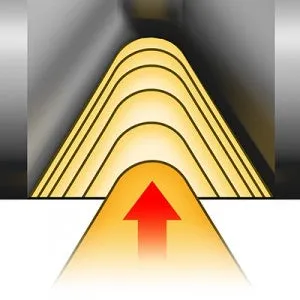

การป้อนเข้าในแนวรัศมี (การป้อนเข้าแนวตรง)

การป้อนเข้าแบบสลับข้าง

การเลือกวิธีการป้อนขึ้นอยู่กับเครื่องมือตัดเฉือน รูปทรงรองหกเศษเม็ดมีด วัสดุชิ้นงาน โปรไฟล์เกลียว และระยะพิตช์ ทั้งยังส่งผลโดยตรงต่อด้านต่างๆ ดังนี้ด้วย

การควบคุมเศษ
คุณภาพของเกลียว
ประเภทการสึกหรอของเม็ดมีด
อายุการใช้งาน

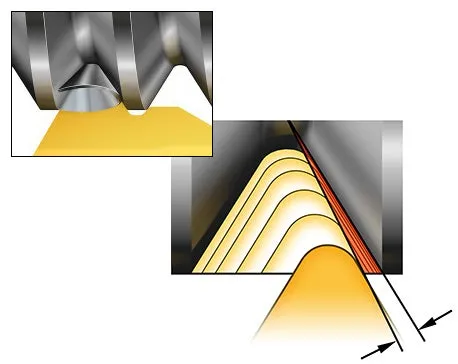

การป้อนเข้าด้านข้างแบบมีการปรับ

การป้อนเขาด้านข้างแบบมีการปรับเป็นวิธีแรกที่เลือกใช้ ซึ่งทำให้เครื่องมือมีอายุการใช้งานยาวนานที่สุดและให้การควบคุมเศษที่ดีที่สุด สำหรับวิธีนี้ เครื่องจักร CNC ส่วนใหญ่จะได้รับการโปรแกรมขั้นต้น ซึ่งเป็นการแก้ไขเล็กๆ น้อยๆ (ปรับมุมเอน) เพื่อไม่ให้คมตัดของเม็ดมีดเสียดสีกับผิวชิ้นงาน

แนะนำให้ใช้กับการกลึงเกลียวและเม็ดมีดทุกประเภท
แม้ว่าเศษจะมีขนาดหนากว่า แต่จะเกิดเศษที่เม็ดมีดเพียงด้านเดียวเท่านั้น ซึ่งช่วยให้ตัดได้ง่ายยิ่งขึ้น
ช่วยลดรอบกลึงได้เนื่องจากมีการส่งผ่านความร้อนไปยังเม็ดมีดน้อยลง
สามารถใช้ที่ขอบข้างทั้งสองด้านของเกลียว (ด้านตรงข้าม) เพื่อบังคับทิศทางเศษให้เหมาะสมที่สุดได้
ใช้กับเกลียวขนาดใหญ่ขึ้นและเพื่อไม่ให้เกิดปัญหาการสั่นสะท้าน
สำหรับเม็ดมีดที่มีรูปทรงรองหักเศษ การป้อนเข้าด้วยวิธีนี้จึงเหมาะสมที่สุด และควรใช้มุมการป้อนเข้า 1°

ตัวอย่างรหัสเครื่องจักร:

G76, X48.0, Z-30.0, B57 (มุมการป้อนเข้า), D05 ฯลฯ

สำหรับเครื่องจักรประเภทอื่นที่ต่างจากนี้ สามารถใช้ลักษณะที่กำหนดสำหรับการป้อนเข้าด้านข้างได้ดังนี้: G92, G76, G71, G33 และ G32

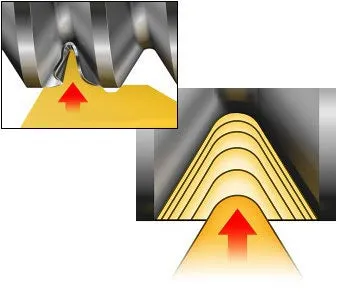

การป้อนเข้าในแนวรัศมี

การป้อนเข้าในแนวรัศมี (แนวตรง) เป็นวิธีการป้อนเข้าที่ใช้ทั่วไป และสามารถใช้ได้กับเครื่องกลึงที่ไม่ใช่ CNC ซึ่งมีอยู่จำนวนมากเท่านั้น

ทำให้เกิดเศษรูปตัว V แข็ง ซึ่งทำให้เกิดรูปร่างและควบคุมได้ยาก
การสึกหรอของเม็ดมีดที่ขอบข้างเท่ากันทั้งสองด้าน
เหมาะสำหรับระยะพิตช์ที่ชัด
ปลายเม็ดมีดสัมผัสอุณหภูมิสูง อาจจำกัดความลึกในการป้อนเข้า
มีโอกาสเกิดการสั่นสะท้านและการควบคุมเศษไม่ดี
รูปทรงรองหักเศษไม่เหมาะกับการป้อนเข้าในแนวรัศมี

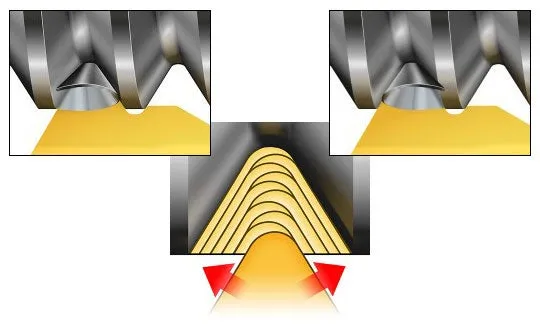

การป้อนเข้าแบบสลับข้าง

การป้อนเข้าแบบสลับข้างเป็นตัวเลือกแรกสำหรับเกลียวที่มีโปรไฟล์ใหญ่ขึ้น (แนะนำให้ใช้เมื่อมีระยะพิตช์มากกว่า 5 มม. (5 ฟันเกลียวต่อนิ้ว))

มีการควบคุมทิศทางเศษทั้งสองทาง ทำให้การควบคุมเศษทำได้ยาก
มีการสึกหรอของเม็ดมีดเท่ากันและมีอายุการใช้งานเครื่องมือยาวนานที่สุดในบรรดาเกลียวชนิดหยาบมาก
สามารถใช้หน้าลายใดก็ได้ในการป้อนเข้าแบบสลับข้าง
ต้องมีโปรแกรมเครื่องจักร CNC โดยเฉพาะ

ความลึกต่อรอบการกลึง

ดูคำแนะนำการป้อนเข้าได้ในแคตตาลอกหรือใน ToolGuide ขอแนะนำให้ทำตามคำแนะนำดังกล่าว เนื่องจากต้องมีการทดลองใช้ค่าเริ่มต้นและจำนวนรอบการกลึงที่เหมาะที่สุดสำหรับการกลึงเกลียวเฉพาะ

ไม่ควรใช้การป้อนเข้าน้อยกว่า 0.05 มม. (0.002 นิ้ว)
สำหรับ เม็ดมีดปลายตัดคาร์โบไนไตรด์ การป้อนเข้าไม่ควรเกิน 0.10 มม. (0.004 นิ้ว)
สำหรับเม็ดมีดหลายฟัน การปฏิบัติตามคำแนะนำการป้อนเข้าที่ถูกต้องเป็นสิ่งสำคัญอย่างยิ่ง

การลดความลึกต่อรอบการกลึง (พื้นที่รองรับเศษคงที่)

การลดความลึกในการป้อนเข้าต่อรอบการกลึงเป็นวิธีเพิ่มประสิทธิภาพการตัดเฉือนทั่วไป และเป็นตัวเลือกแรกสำหรับการกลึงเกลียวทุกประเภท

ทำการกลึงรอบแรกให้ลึกที่สุดและรอบสุดท้ายประมาณ 0.07 มม. (0.003 นิ้ว)
กระจายโหลดบนเม็ดมีดเท่ากันและมีพื้นที่รองรับเศษ “สมดุล” มากขึ้น

ความลึกต่อรอบการกลึงคงที่

ในแต่ละรอบการกลึง (ยกเว้นรอบสุดท้าย) จะมีความลึกเท่ากันโดยไม่จำกัดจำนวนรอบการกลึง วิธีนี้เป็นวิธีที่ให้ความสามารถในการผลิตลดลง

เพิ่มจำนวนรอบการกลึงได้ตามต้องการ
เม็ดมีดมีการทำงานที่ซับซ้อนมากขึ้น
มีการควบคุมเศษดีขึ้น
ไม่ควรใช้กับระยะพิทช์น้อยกว่า 1.5 มม. หรือ 16 ฟันเกลียวต่อนิ้ว

รอบการกลึงเกลียวบนเครื่องกลึง CNC

เครื่องกลึง CNC มาตรฐานมีรอบการกลึงเกลียวโดยเฉพาะ ซึ่งสามารถปรับตั้งระยะพิตช์ ความลึกของเกลียว และรอบการกลึงได้หลายวิธี รวมทั้งรอบแรกและรอบสุดท้าย

สำหรับรอบสุดท้าย ขอแนะนำให้ใช้รอบการกลึงเกลียวอย่างน้อยหนึ่งรอบโดยมีเส้นผ่านศูนย์กลางเท่าเดิม (ซึ่งระยะกินลึกของรอบสุดท้ายจะเท่ากับระยะกินลึกของรอบก่อนหน้า) การใช้รอบการป้อนเข้าที่แนะนำจะส่งผลดียิ่งขึ้น โดยทำให้ได้เกลียวคุณภาพดีและเม็ดมีดมีอายุการใช้งานยาวนาน

ทิศทางป้อนเครื่องมือ

การผลิตเกลียวสามารถทำได้หลายวิธี สปินเดลสามารถหมุนตามเข็มนาฬิกาหรือทวนเข็มนาฬิกาได้ โดยป้อนเครื่องมือไปทางหัวจับหรือออกห่างจากหัวจับ นอกจากนี้สามารถใช้เครื่องมือกลึงเกลียวได้ทั้งในตำแหน่งปกติหรือกลับหัว (ตำแหน่งกลับหัวช่วยในการขจัดเศษ)

การตั้งค่าที่พบบ่อยที่สุดจะถูกทำเครื่องหมายด้วยสีเขียวในรูปด้านล่าง

การทำงานโดยออกห่างจากหัวจับ (การกลึงเกลียวแบบดึง)

การใช้เครื่องมือกลึงขวาสำหรับเกลียวซ้าย (และในทางกลับกัน) ช่วยประหยัดค่าใช้จ่ายและลดจำนวนเครื่องมือในสต็อกได้

ต้องใช้ชิมเชิงลบในการตั้งค่าที่มีเครื่องหมายสีแดงในรูปด้านล่าง

กลึงนอก
เกลียวขวา	เกลียวซ้าย
เครื่องมือกลึง/เม็ดมีดขวา	เครื่องมือกลึง/เม็ดมีดซ้าย
เครื่องมือกลึง/เม็ดมีดขวา	เครื่องมือกลึง/เม็ดมีดซ้าย
เครื่องมือกลึง/เม็ดมีดซ้าย	เครื่องมือกลึง/เม็ดมีดขวา

กลึงใน
เกลียวขวา	เกลียวซ้าย
เครื่องมือกลึง/เม็ดมีดขวา	เครื่องมือกลึง/เม็ดมีดซ้าย
เครื่องมือกลึง/เม็ดมีดขวา	เครื่องมือกลึง/เม็ดมีดซ้าย
เครื่องมือกลึง/เม็ดมีดซ้าย	เครื่องมือกลึง/เม็ดมีดขวา
เครื่องมือกลึง/เม็ดมีดซ้าย	เครื่องมือกลึง/เม็ดมีดขวา
