การเป็นตัวแทนเฉพาะ
จำนวนบรรจุ: 1
ISO: C2T-QS25-NG18BB
รหัสวัสดุ: 8557926
EAN: 7323228018040
ANSI: C2T-QS25-NG18BB

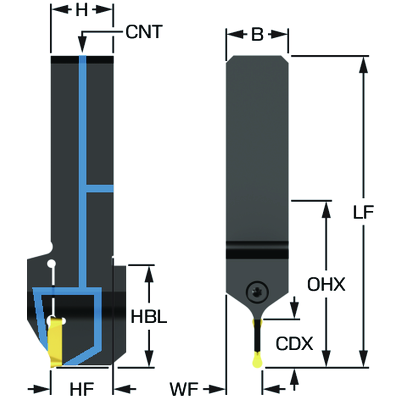

ภาพประกอบทางเทคนิค
ข้อมูลผลิตภัณฑ์
รหัสชนิดการกดยึด(MTP)
clamp on top of insert
ส่วนที่ 2 ของรหัสระบุระบบจับยึดเครื่องมือตัด(CUTINT_MASTER)
CoroCut 2 -size G (C2I-G2-0400-RM)
ระบบจับยึดแบบปรับได้ตามทิศทางเครื่องจักร
(ADINTMS)
Rectangular shank -metric: 25 x 25
มุมไล่ระดับสูงสุด
(RMPX)
90 °
มุมตัวเครื่องมือที่ด้านชิ้นงาน
(BAWS)
0 °
ระยะกินลึกสูงสุด
(CDX)
0.7087 inch
มุมตัวเครื่องมือที่ด้านเครื่องจักร(BAMS)
0 °
ระยะยื่นต่ำสุด(OHN)
1.6217 inch
ระยะยื่นสูงสุด
(OHX)
2.6256 inch
ทิศทาง
(HAND)
Neutral
รหัสรูปแบบทางออกน้ำหล่อเย็น(CXSC)
axial inclined exit
รหัสรูปแบบทางเข้าน้ำหล่อเย็น
(CNSC)
axial concentric and radial entry
Coolant exit type(CXST)
under the cutting edge
ขนาดเกลียวของทางเข้าน้ำหล่อเย็น(CNT)
G 1/8-28
แรงดันน้ำหล่อเย็น(CP)
2,175.5661 lbf/in2
ความกว้างของด้าม(B)
0.9843 inch
ความสูงของด้าม(H)
0.9843 inch
ความยาวใช้งาน(LF)
4.9287 inch
ความกว้างใช้งาน(WF)
0.5709 inch
ความสูงใช้งาน(HF)
0.9843 inch
ความยาวออฟเซ็ตของด้านล่างส่วนหัว(HBL)
1.6217 inch
มุมคายตั้งฉาก(GAMO)
0 °
มุมเอียง(LAMS)
0 °
แรงบิด(TQ)
3.319 ftlbf
รหัสวัสดุของตัวเครื่องมือ
(BMC)
เหล็กกล้า
น้ำหนักของอุปกรณ์(WT)
1.0957 lb
รหัสหลักของเม็ดมีด(MIID)
C2I-G2-0400-RM
ความยาวโดยรวม(OAL)
4.9287 inch
รหัสขนาดช่องใส่เม็ดมีด(SSC_M)
G
รหัสขนาดช่องใส่เม็ดมีดแบบอิมพีเรียล(SSC_N)
G
Release date(ValFrom20)
30/8/24
รหัสของชุดที่ออกแล้ว(RELEASEPACK)
24.2
