การเป็นตัวแทนเฉพาะ
จำนวนบรรจุ: 1
ISO: C3-SDJCR-22040-11HPA
รหัสวัสดุ: 6537677
EAN: 26537677
ANSI: C3-SDJCR-22040-11HPA

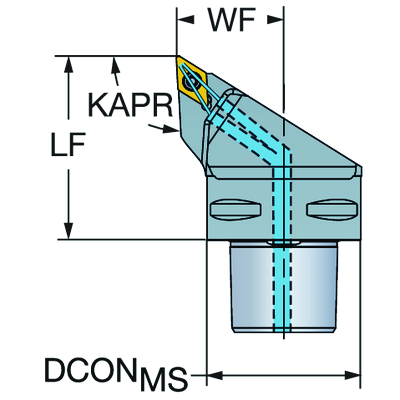

ภาพประกอบทางเทคนิค
ข้อมูลผลิตภัณฑ์
มุมคมตัดของเครื่องมือ(KAPR_1)
93 °
มุมนำของเครื่องมือ(PSIR)
-3 °
รหัสชนิดการกดยึด(MTP)
clamp with screw through hole
ส่วนที่ 2 ของรหัสระบุระบบจับยึดเครื่องมือตัด(CUTINT_MASTER)
DCMT 11T308
ระบบจับยึดแบบปรับได้ตามทิศทางเครื่องจักร
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C3
มุมไล่ระดับสูงสุด
(RMPX)
27 °
เส้นผ่านศูนย์กลางต่ำสุดของรู
(DMIN_1)
5.5118 inch
เส้นผ่านศูนย์กลางต่ำสุดของรู(DMIN_2)
4.7244 inch
มุมตัวเครื่องมือที่ด้านชิ้นงาน
(BAWS)
0 °
มุมตัวเครื่องมือที่ด้านเครื่องจักร(BAMS)
0 °
ระยะยื่นสูงสุด
(OHX)
1.5748 inch
ทิศทาง
(HAND)
Right
รหัสรูปแบบทางออกน้ำหล่อเย็น(CXSC)
decentral exit with nozzles, adjustable
รหัสรูปแบบทางเข้าน้ำหล่อเย็น
(CNSC)
axial concentric and radial entry
แรงดันน้ำหล่อเย็น(CP)
2,175.5661 lbf/in2
เส้นผ่านศูนย์กลางการเชื่อมต่อที่ด้านเครื่องจักร(DCONMS)
1.2598 inch
ความยาวใช้งาน(LF)
1.5748 inch
ความกว้างใช้งาน(WF)
0.8661 inch
ความสูงใช้งาน(HF)
0 inch
มุมคายตั้งฉาก(GAMO)
0 °
มุมเอียง(LAMS)
0 °
แรงบิด(TQ)
2.2127 ftlbf
รหัสวัสดุของตัวเครื่องมือ
(BMC)
เหล็กกล้า
น้ำหนักของอุปกรณ์(WT)
0.3946 lb
รหัสหลักของเม็ดมีด(MIID)
DCMT 11 T3 08
ความยาวโดยรวม(OAL)
2.3228 inch
รหัสขนาดช่องใส่เม็ดมีด(SSC_M)
11
รหัสขนาดช่องใส่เม็ดมีดแบบอิมพีเรียล(SSC_N)
3/8
Release date(ValFrom20)
20/9/14
รหัสของชุดที่ออกแล้ว(RELEASEPACK)
14.2
