การเป็นตัวแทนเฉพาะ
จำนวนบรรจุ: 1
ISO: C4-DDHNL-27055-15
รหัสวัสดุ: 5727512
EAN: 11530702
ANSI: C4-DDHNL-27055-15

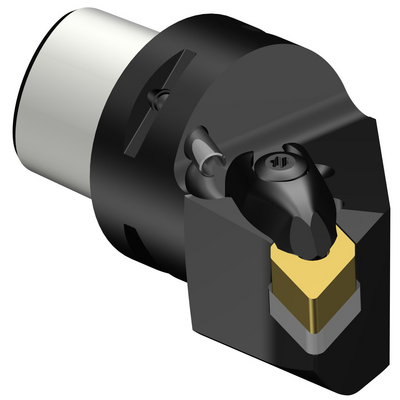

ภาพประกอบทางเทคนิค
ข้อมูลผลิตภัณฑ์
มุมคมตัดของเครื่องมือ(KAPR_1)
107.5 °
มุมนำของเครื่องมือ(PSIR)
-17.5 °
รหัสชนิดการกดยึด(MTP)
clamp on top of insert and into hole
ส่วนที่ 2 ของรหัสระบุระบบจับยึดเครื่องมือตัด(CUTINT_MASTER)
DNMG 150608
ระบบจับยึดแบบปรับได้ตามทิศทางเครื่องจักร
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C4
มุมไล่ระดับสูงสุด
(RMPX)
12.5 °
เส้นผ่านศูนย์กลางต่ำสุดของรู
(DMIN_1)
4.3307 inch
เส้นผ่านศูนย์กลางต่ำสุดของรู(DMIN_2)
5.7087 inch
มุมตัวเครื่องมือที่ด้านชิ้นงาน
(BAWS)
0 °
มุมตัวเครื่องมือที่ด้านเครื่องจักร(BAMS)
0 °
ระยะยื่นสูงสุด
(OHX)
2.1654 inch
ทิศทาง
(HAND)
Left
รหัสรูปแบบทางออกน้ำหล่อเย็น(CXSC)
axial inclined exit
รหัสรูปแบบทางเข้าน้ำหล่อเย็น
(CNSC)
axial concentric and radial entry
แรงดันน้ำหล่อเย็น(CP)
580 PSI
เส้นผ่านศูนย์กลางการเชื่อมต่อที่ด้านเครื่องจักร(DCONMS)
1.5748 inch
ความยาวใช้งาน(LF)
2.1654 inch
ความกว้างใช้งาน(WF)
1.063 inch
ความสูงใช้งาน(HF)
0 inch
มุมคายตั้งฉาก(GAMO)
-6 °
มุมเอียง(LAMS)
-7 °
แรงบิด(TQ)
2.8765 ftlbf
รหัสวัสดุของตัวเครื่องมือ
(BMC)
เหล็กกล้า
น้ำหนักของอุปกรณ์(WT)
0.9039 lb
รหัสหลักของเม็ดมีด(MIID)
DNMG 15 06 08
ความยาวโดยรวม(OAL)
3.1102 inch
รหัสขนาดช่องใส่เม็ดมีด(SSC_M)
15
รหัสขนาดช่องใส่เม็ดมีดแบบอิมพีเรียล(SSC_N)
1/2
Release date(ValFrom20)
7/10/02
รหัสของชุดที่ออกแล้ว(RELEASEPACK)
02.2
