ล้า สมัย
การเป็นตัวแทนเฉพาะ
ถูกแทนที่ด้วย C4-TR-D13JCL-27050C1
พร้อมจําหน่ายภายในหนึ่งสัปดาห์
ถอดเปลี่ยนกับผลิตภัณฑ์ดั้งเดิมได้อย่างเต็มรูปแบบ
ยก เลิก
จำนวนบรรจุ: 1
ISO: C4-TR-D13JCL-27050C
รหัสวัสดุ: 7883974
EAN: 7323225161367
ANSI: C4-TR-D13JCL-27050C

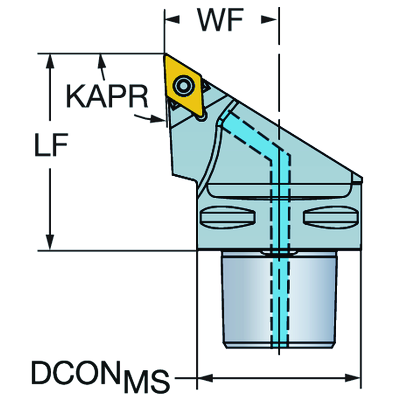

ภาพประกอบทางเทคนิค
ข้อมูลผลิตภัณฑ์
มุมคมตัดของเครื่องมือ(KAPR_1)
93 °
มุมนำของเครื่องมือ(PSIR)
-3 °
รหัสชนิดการกดยึด(MTP)
clamp with screw through hole
ส่วนที่ 2 ของรหัสระบุระบบจับยึดเครื่องมือตัด(CUTINT_MASTER)
CoroTurn TR ( TR-DC1308 )
ระบบจับยึดแบบปรับได้ตามทิศทางเครื่องจักร
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C4
มุมไล่ระดับสูงสุด
(RMPX)
27 °
เส้นผ่านศูนย์กลางต่ำสุดของรู
(DMIN_1)
370 mm
เส้นผ่านศูนย์กลางต่ำสุดของรู(DMIN_2)
140 mm
มุมตัวเครื่องมือที่ด้านชิ้นงาน
(BAWS)
0 °
มุมตัวเครื่องมือที่ด้านเครื่องจักร(BAMS)
0 °
ระยะยื่นสูงสุด
(OHX)
50 mm
ทิศทาง
(HAND)
Left
รหัสรูปแบบทางออกน้ำหล่อเย็น(CXSC)
Axially concentric or off-center with nozzle, adjustable
รหัสรูปแบบทางเข้าน้ำหล่อเย็น
(CNSC)
axial concentric and radial entry
Coolant exit type(CXST)
both over and under the cutting edge
แรงดันน้ำหล่อเย็น(CP)
150 bar
เส้นผ่านศูนย์กลางการเชื่อมต่อที่ด้านเครื่องจักร(DCONMS)
40 mm
ความยาวใช้งาน(LF)
50 mm
ความกว้างใช้งาน(WF)
27 mm
ความสูงใช้งาน(HF)
0 mm
มุมคายตั้งฉาก(GAMO)
0 °
มุมเอียง(LAMS)
0 °
แรงบิด(TQ)
3 Nm
รหัสวัสดุของตัวเครื่องมือ
(BMC)
เหล็กกล้า
น้ำหนักของอุปกรณ์(WT)
0.4191 kg
รหัสหลักของเม็ดมีด(MIID)
TR-DC1308
ความยาวโดยรวม(OAL)
74 mm
รหัสขนาดช่องใส่เม็ดมีด(SSC_M)
13
รหัสขนาดช่องใส่เม็ดมีดแบบอิมพีเรียล(SSC_N)
13
Release date(ValFrom20)
20/2/20
รหัสของชุดที่ออกแล้ว(RELEASEPACK)
20.1
