การเป็นตัวแทนเฉพาะ
จำนวนบรรจุ: 1
ISO: C5-3-80-LL35060-10C
รหัสวัสดุ: 6814421
EAN: 7323220028238
ANSI: C5-3-80-LL35060-10C

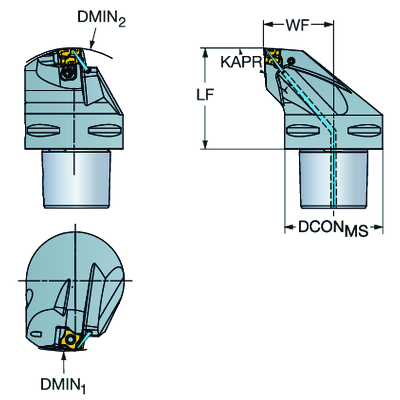

ภาพประกอบทางเทคนิค
ข้อมูลผลิตภัณฑ์
มุมคมตัดของเครื่องมือ(KAPR_1)
94.7 °
มุมนำของเครื่องมือ(PSIR)
-4.7 °
รหัสชนิดการกดยึด(MTP)
clamp with pin through hole
ส่วนที่ 2 ของรหัสระบุระบบจับยึดเครื่องมือตัด(CUTINT_MASTER)
CoroTurn 300 -3-80-101108
ระบบจับยึดแบบปรับได้ตามทิศทางเครื่องจักร
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C5
มุมไล่ระดับสูงสุด
(RMPX)
0 °
เส้นผ่านศูนย์กลางต่ำสุดของรู
(DMIN_1)
100 mm
เส้นผ่านศูนย์กลางต่ำสุดของรู(DMIN_2)
170 mm
มุมตัวเครื่องมือที่ด้านชิ้นงาน
(BAWS)
0 °
มุมตัวเครื่องมือที่ด้านเครื่องจักร(BAMS)
0 °
ระยะยื่นสูงสุด
(OHX)
60 mm
ทิศทาง
(HAND)
Left
รหัสรูปแบบทางออกน้ำหล่อเย็น(CXSC)
Axially concentric or off-center with nozzle, adjustable
รหัสรูปแบบทางเข้าน้ำหล่อเย็น
(CNSC)
axial concentric and radial entry
แรงดันน้ำหล่อเย็น(CP)
150 bar
เส้นผ่านศูนย์กลางการเชื่อมต่อที่ด้านเครื่องจักร(DCONMS)
50 mm
ความยาวใช้งาน(LF)
60 mm
ความกว้างใช้งาน(WF)
35 mm
ความสูงใช้งาน(HF)
0 mm
มุมคายตั้งฉาก(GAMO)
-5.5 °
มุมเอียง(LAMS)
-6.466 °
แรงบิด(TQ)
4.5 Nm
รหัสวัสดุของตัวเครื่องมือ
(BMC)
เหล็กกล้า
น้ำหนักของอุปกรณ์(WT)
0.744 kg
รหัสหลักของเม็ดมีด(MIID)
3-80-101108
ความยาวโดยรวม(OAL)
90 mm
รหัสขนาดช่องใส่เม็ดมีด(SSC_M)
10
รหัสขนาดช่องใส่เม็ดมีดแบบอิมพีเรียล(SSC_N)
10
Release date(ValFrom20)
16/2/16
รหัสของชุดที่ออกแล้ว(RELEASEPACK)
16.1
