การเป็นตัวแทนเฉพาะ
จำนวนบรรจุ: 1
ISO: C5-PDJNR-35060-15
รหัสวัสดุ: 5728151
EAN: 12372124
ANSI: C5-PDJNR-35060-15

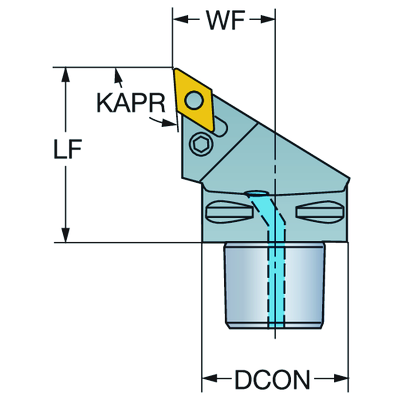

ภาพประกอบทางเทคนิค
ข้อมูลผลิตภัณฑ์
มุมคมตัดของเครื่องมือ(KAPR_1)
93 °
มุมนำของเครื่องมือ(PSIR)
-3 °
รหัสชนิดการกดยึด(MTP)
clamp with pin through hole
ส่วนที่ 2 ของรหัสระบุระบบจับยึดเครื่องมือตัด(CUTINT_MASTER)
DNMG 150608
ระบบจับยึดแบบปรับได้ตามทิศทางเครื่องจักร
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C5
มุมไล่ระดับสูงสุด
(RMPX)
27 °
มุมตัวเครื่องมือที่ด้านชิ้นงาน
(BAWS)
0 °
มุมตัวเครื่องมือที่ด้านเครื่องจักร(BAMS)
0 °
ระยะยื่นสูงสุด
(OHX)
2.3622 inch
ทิศทาง
(HAND)
Right
รหัสรูปแบบทางออกน้ำหล่อเย็น(CXSC)
decentral exit with nozzles, adjustable
รหัสรูปแบบทางเข้าน้ำหล่อเย็น
(CNSC)
radial entry
แรงดันน้ำหล่อเย็น(CP)
580.151 lbf/in2
เส้นผ่านศูนย์กลางการเชื่อมต่อที่ด้านเครื่องจักร(DCONMS)
1.9685 inch
ความยาวใช้งาน(LF)
2.3622 inch
ความกว้างใช้งาน(WF)
1.378 inch
ความสูงใช้งาน(HF)
0 inch
มุมคายตั้งฉาก(GAMO)
-6 °
มุมเอียง(LAMS)
-7 °
แรงบิด(TQ)
3.6878 ftlbf
รหัสวัสดุของตัวเครื่องมือ
(BMC)
เหล็กกล้า
น้ำหนักของอุปกรณ์(WT)
1.3735 lb
รหัสหลักของเม็ดมีด(MIID)
DNMG 15 06 08
ความยาวโดยรวม(OAL)
3.5433 inch
รหัสขนาดช่องใส่เม็ดมีด(SSC_M)
15
รหัสขนาดช่องใส่เม็ดมีดแบบอิมพีเรียล(SSC_N)
1/2
Release date(ValFrom20)
12/2/09
รหัสของชุดที่ออกแล้ว(RELEASEPACK)
09.1
