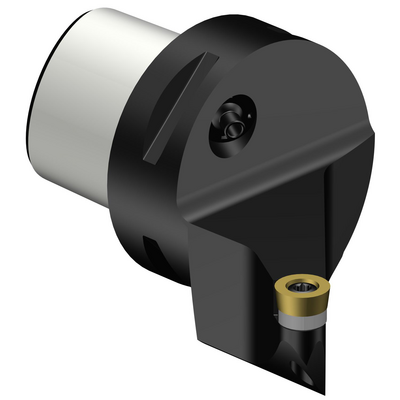

การเป็นตัวแทนเฉพาะ
จำนวนบรรจุ: 1
ISO: C5-SRSCL-35060-10
รหัสวัสดุ: 5728415
EAN: 10110940
ANSI: C5-SRSCL-35060-10
ภาพประกอบทางเทคนิค
ข้อมูลผลิตภัณฑ์
รหัสชนิดการกดยึด(MTP)
clamp with screw through hole
ส่วนที่ 2 ของรหัสระบุระบบจับยึดเครื่องมือตัด(CUTINT_MASTER)
metric RCMT 10T3M0
ระบบจับยึดแบบปรับได้ตามทิศทางเครื่องจักร
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C5
มุมไล่ระดับสูงสุด
(RMPX)
27 °
เส้นผ่านศูนย์กลางต่ำสุดของรู
(DMIN_1)
150 mm
เส้นผ่านศูนย์กลางต่ำสุดของรู(DMIN_2)
165 mm
มุมตัวเครื่องมือที่ด้านชิ้นงาน
(BAWS)
0 °
มุมตัวเครื่องมือที่ด้านเครื่องจักร(BAMS)
0 °
ระยะยื่นสูงสุด
(OHX)
60 mm
ทิศทาง
(HAND)
Left
รหัสรูปแบบทางออกน้ำหล่อเย็น(CXSC)
decentral exit with nozzles, adjustable
รหัสรูปแบบทางเข้าน้ำหล่อเย็น
(CNSC)
radial entry
แรงดันน้ำหล่อเย็น(CP)
40 bar
เส้นผ่านศูนย์กลางการเชื่อมต่อที่ด้านเครื่องจักร(DCONMS)
50 mm
ความยาวใช้งาน(LF)
60 mm
ความกว้างใช้งาน(WF)
35 mm
ความสูงใช้งาน(HF)
0 mm
มุมคายตั้งฉาก(GAMO)
0 °
มุมเอียง(LAMS)
0 °
แรงบิด(TQ)
3 Nm
รหัสวัสดุของตัวเครื่องมือ
(BMC)
เหล็กกล้า
น้ำหนักของอุปกรณ์(WT)
0.5531 kg
รหัสหลักของเม็ดมีด(MIID)
RCMT 10 T3 M0
ความยาวโดยรวม(OAL)
90 mm
รหัสขนาดช่องใส่เม็ดมีด(SSC_M)
10
รหัสขนาดช่องใส่เม็ดมีดแบบอิมพีเรียล(SSC_N)
.394
Release date(ValFrom20)
28/1/91
รหัสของชุดที่ออกแล้ว(RELEASEPACK)
91.1
