การเป็นตัวแทนเฉพาะ
จำนวนบรรจุ: 1
ISO: C6-CP-25BR-45065-12B
รหัสวัสดุ: 8233948
EAN: 7323226688443
ANSI: C6-CP-25BR-45065-12B

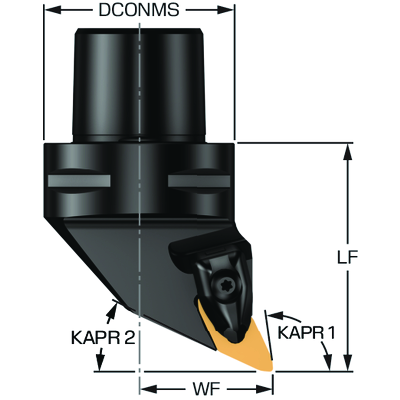

ภาพประกอบทางเทคนิค
ข้อมูลผลิตภัณฑ์
มุมคมตัดของเครื่องมือ(KAPR_1)
95 °
มุมคมตัดของเครื่องมือ(KAPR_2)
25 °
มุมนำของเครื่องมือ(PSIR)
-5 °
รหัสชนิดการกดยึด(MTP)
clamp on top of insert and into hole
ส่วนที่ 2 ของรหัสระบุระบบจับยึดเครื่องมือตัด(CUTINT_MASTER)
CoroTurn PRIME CP-B (CP-B1208D)
ระบบจับยึดแบบปรับได้ตามทิศทางเครื่องจักร
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C6
มุมไล่ระดับสูงสุด
(RMPX)
23 °
เส้นผ่านศูนย์กลางต่ำสุดของรู
(DMIN_1)
285 mm
เส้นผ่านศูนย์กลางต่ำสุดของรู(DMIN_2)
190 mm
มุมตัวเครื่องมือที่ด้านชิ้นงาน
(BAWS)
0 °
มุมตัวเครื่องมือที่ด้านเครื่องจักร(BAMS)
0 °
ระยะยื่นสูงสุด
(OHX)
65 mm
ทิศทาง
(HAND)
Right
รหัสรูปแบบทางออกน้ำหล่อเย็น(CXSC)
axial inclined exit
รหัสรูปแบบทางเข้าน้ำหล่อเย็น
(CNSC)
axial concentric and radial entry
Coolant exit type(CXST)
under the cutting edge
แรงดันน้ำหล่อเย็น(CP)
150 bar
เส้นผ่านศูนย์กลางการเชื่อมต่อที่ด้านเครื่องจักร(DCONMS)
63 mm
ความยาวใช้งาน(LF)
65 mm
ความกว้างใช้งาน(WF)
45 mm
ความสูงใช้งาน(HF)
0 mm
มุมคายตั้งฉาก(GAMO)
-3.9 °
มุมเอียง(LAMS)
-10.3 °
แรงบิด(TQ)
4 Nm
รหัสวัสดุของตัวเครื่องมือ
(BMC)
เหล็กกล้า
น้ำหนักของอุปกรณ์(WT)
1.24 kg
รหัสหลักของเม็ดมีด(MIID)
CP-B1208D
ความยาวโดยรวม(OAL)
103 mm
รหัสขนาดช่องใส่เม็ดมีด(SSC_M)
CP-B12..D
รหัสขนาดช่องใส่เม็ดมีดแบบอิมพีเรียล(SSC_N)
CP-B12..D
Release date(ValFrom20)
23/9/22
รหัสของชุดที่ออกแล้ว(RELEASEPACK)
22.2
