การเป็นตัวแทนเฉพาะ
จำนวนบรรจุ: 1
ISO: C6-DDUNL-45065-1504
รหัสวัสดุ: 5729076
EAN: 12380594
ANSI: C6-DDUNL-45065-1504

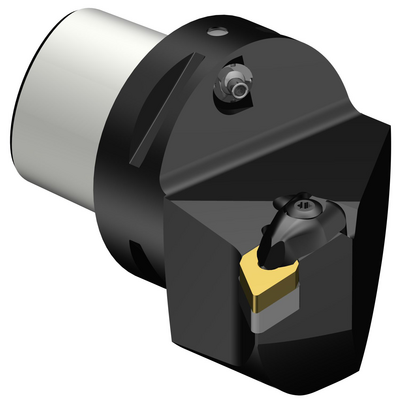

ภาพประกอบทางเทคนิค
ข้อมูลผลิตภัณฑ์
มุมคมตัดของเครื่องมือ(KAPR_1)
93 °
มุมนำของเครื่องมือ(PSIR)
-3 °
รหัสชนิดการกดยึด(MTP)
clamp on top of insert and into hole
ส่วนที่ 2 ของรหัสระบุระบบจับยึดเครื่องมือตัด(CUTINT_MASTER)
DNMG 150408
ระบบจับยึดแบบปรับได้ตามทิศทางเครื่องจักร
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C6
มุมไล่ระดับสูงสุด
(RMPX)
27 °
เส้นผ่านศูนย์กลางต่ำสุดของรู
(DMIN_1)
110 mm
เส้นผ่านศูนย์กลางต่ำสุดของรู(DMIN_2)
190 mm
มุมตัวเครื่องมือที่ด้านชิ้นงาน
(BAWS)
0 °
มุมตัวเครื่องมือที่ด้านเครื่องจักร(BAMS)
0 °
ระยะยื่นสูงสุด
(OHX)
65 mm
ทิศทาง
(HAND)
Left
รหัสรูปแบบทางออกน้ำหล่อเย็น(CXSC)
decentral exit with nozzles, adjustable
รหัสรูปแบบทางเข้าน้ำหล่อเย็น
(CNSC)
axial concentric and radial entry
แรงดันน้ำหล่อเย็น(CP)
40 bar
เส้นผ่านศูนย์กลางการเชื่อมต่อที่ด้านเครื่องจักร(DCONMS)
63 mm
ความยาวใช้งาน(LF)
65 mm
ความกว้างใช้งาน(WF)
45 mm
ความสูงใช้งาน(HF)
0 mm
มุมคายตั้งฉาก(GAMO)
-6 °
มุมเอียง(LAMS)
-7 °
แรงบิด(TQ)
3.9 Nm
รหัสวัสดุของตัวเครื่องมือ
(BMC)
เหล็กกล้า
น้ำหนักของอุปกรณ์(WT)
1.273 kg
รหัสหลักของเม็ดมีด(MIID)
DNMG 15 04 08
ความยาวโดยรวม(OAL)
103 mm
รหัสขนาดช่องใส่เม็ดมีด(SSC_M)
15
รหัสขนาดช่องใส่เม็ดมีดแบบอิมพีเรียล(SSC_N)
1/2
Release date(ValFrom20)
31/10/08
รหัสของชุดที่ออกแล้ว(RELEASEPACK)
09.1
