C6-T-DCM12DDM15L105
C6-T-DCM12DDM15L105
เครื่องมือมัลติฟังก์ชั่น CoroPlex™ TT สำหรับการกลึงchevron_right
การเป็นตัวแทนเฉพาะ
จำนวนบรรจุ: 1
ISO: C6-T-DCM12DDM15L105
รหัสวัสดุ: 5729024
EAN: 11829753
ANSI: C6-T-DCM12DDM15L105

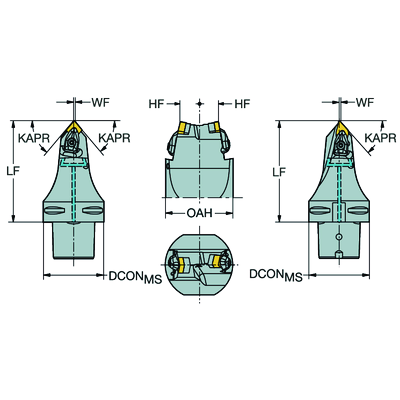

ภาพประกอบทางเทคนิค
ข้อมูลผลิตภัณฑ์
KAPR_1_TURNING_1(KAPR_1_TURNING_1)
95 °
KAPR_1_TURNING_2(KAPR_1_TURNING_2)
93 °
มุมนำของเครื่องมือ(PSIR_TURNING_1)
-5 °
มุมนำของเครื่องมือ(PSIR_TURNING_2)
-3 °
รหัสชนิดการกดยึด(MTP_TURNING_1)
clamp on top of insert and into hole
รหัสชนิดการกดยึด(MTP_TURNING_2)
clamp on top of insert and into hole
ส่วนที่ 2 ของตัวระบุระบบจับยึดเครื่องมือตัด(CUTINT_MASTER_TURNING_2)
DNMG 150608
ส่วนที่ 2 ของตัวระบุระบบจับยึดเครื่องมือตัด(CUTINT_MASTER_TURNING_1)
CNMG 120408
ระบบจับยึดแบบปรับได้ตามทิศทางเครื่องจักร
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C6
มุมไล่ระดับสูงสุด(RMPX_TURNING_1)
0 °
มุมไล่ระดับสูงสุด(RMPX_TURNING_2)
37 °
มุมตัวเครื่องมือที่ด้านชิ้นงาน(BAWS_TURNING_2)
0 °
มุมตัวเครื่องมือที่ด้านชิ้นงาน(BAWS_TURNING_1)
0 °
มุมตัวเครื่องมือที่ด้านเครื่องจักร(BAMS_TURNING_1)
45 °
มุมตัวเครื่องมือที่ด้านเครื่องจักร(BAMS_TURNING_2)
45 °
ระยะยื่นสูงสุด(OHX_TURNING_1)
105 mm
ระยะยื่นสูงสุด(OHX_TURNING_2)
105 mm
ทิศทาง(HAND_TURNING_2)
Left
รหัสรูปแบบทางออกน้ำหล่อเย็น(CXSC_TURNING_1)
axial inclined exit
รหัสรูปแบบทางออกน้ำหล่อเย็น(CXSC_TURNING_2)
axial inclined exit
รหัสรูปแบบทางเข้าน้ำหล่อเย็น
(CNSC)
axial concentric and radial entry
แรงดันน้ำหล่อเย็น(CP)
150 bar
เส้นผ่านศูนย์กลางการเชื่อมต่อที่ด้านเครื่องจักร(DCONMS)
63 mm
เส้นผ่านศูนย์กลางใช้งาน(DFC)
44 mm
ตัวเลขระบุมาตรฐาน(STDNO)
ISO26623-1
ระยะที่ยื่นออกมา(LPR_TURNING_2)
105 mm
ระยะที่ยื่นออกมา(LPR_TURNING_1)
105 mm
ความยาวใช้งาน(LF_TURNING_1)
105 mm
ความยาวใช้งาน(LF_TURNING_2)
105 mm
ความกว้างใช้งาน(WF_TURNING_1)
0.5 mm
ความกว้างใช้งาน(WF_TURNING_2)
0.5 mm
ความสูงใช้งาน(HF_TURNING_1)
20 mm
ความสูงใช้งาน(HF_TURNING_2)
20 mm
มุมคายตั้งฉาก(GAMO_TURNING_2)
-4.65 °
มุมคายตั้งฉาก(GAMO_TURNING_1)
-5.45 °
มุมเอียง(LAMS_TURNING_1)
-6.58 °
มุมเอียง(LAMS_TURNING_2)
-8.88 °
แรงบิด(TQ_TURNING_1)
3.9 Nm
แรงบิด(TQ_TURNING_2)
3.9 Nm
รหัสวัสดุของตัวเครื่องมือ
(BMC)
เหล็กกล้า
รหัสหลักของเม็ดมีด(MIID_TURNING_1)
CNMG 12 04 08
รหัสหลักของเม็ดมีด(MIID_TURNING_2)
DNMG 15 06 08
น้ำหนักของอุปกรณ์(WT)
1.909 kg
รหัสขนาดช่องใส่เม็ดมีดแบบอิมพีเรียล(SSC_N_TURNING_1)
1/2
รหัสขนาดช่องใส่เม็ดมีดแบบเมตริก(SSC_M_TURNING_1)
12
ความสูงโดยรวม(OAH)
70 mm
รหัสขนาดช่องใส่เม็ดมีดแบบเมตริก(SSC_M_TURNING_2)
15
รหัสขนาดช่องใส่เม็ดมีดแบบอิมพีเรียล(SSC_N_TURNING_2)
1/2
Release date(ValFrom20)
9/8/04
รหัสของชุดที่ออกแล้ว(RELEASEPACK)
04.2
