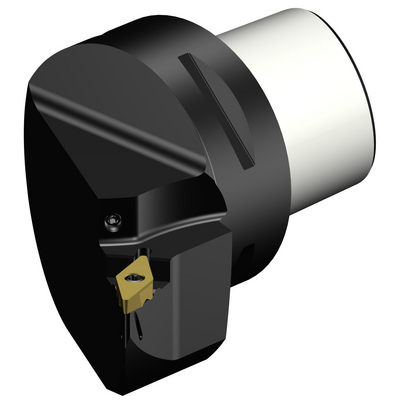

การเป็นตัวแทนเฉพาะ
จำนวนบรรจุ: 1
ISO: C6-TR-V13HBR-45065C1
รหัสวัสดุ: 8442425
EAN: 7323227559827
ANSI: C6-TR-V13HBR-45065C1
ภาพประกอบทางเทคนิค
ข้อมูลผลิตภัณฑ์
มุมคมตัดของเครื่องมือ(KAPR_1)
107.5 °
มุมนำของเครื่องมือ(PSIR)
-17.5 °
รหัสชนิดการกดยึด(MTP)
clamp with screw through hole
ส่วนที่ 2 ของรหัสระบุระบบจับยึดเครื่องมือตัด(CUTINT_MASTER)
CoroTurn TR ( TR-VB1308 )
ระบบจับยึดแบบปรับได้ตามทิศทางเครื่องจักร
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C6
มุมไล่ระดับสูงสุด
(RMPX)
35 °
เส้นผ่านศูนย์กลางต่ำสุดของรู
(DMIN_1)
120 mm
เส้นผ่านศูนย์กลางต่ำสุดของรู(DMIN_2)
190 mm
มุมตัวเครื่องมือที่ด้านชิ้นงาน
(BAWS)
0 °
มุมตัวเครื่องมือที่ด้านเครื่องจักร(BAMS)
0 °
ระยะยื่นสูงสุด
(OHX)
65 mm
ทิศทาง
(HAND)
Right
รหัสรูปแบบทางออกน้ำหล่อเย็น(CXSC)
Axially concentric or off-center with nozzle, adjustable
รหัสรูปแบบทางเข้าน้ำหล่อเย็น
(CNSC)
axial concentric and radial entry
Coolant exit type(CXST)
both over and under the cutting edge
แรงดันน้ำหล่อเย็น(CP)
150 bar
เส้นผ่านศูนย์กลางการเชื่อมต่อที่ด้านเครื่องจักร(DCONMS)
63 mm
ความยาวใช้งาน(LF)
65 mm
ความกว้างใช้งาน(WF)
45 mm
ความสูงใช้งาน(HF)
0 mm
มุมคายตั้งฉาก(GAMO)
0 °
มุมเอียง(LAMS)
0 °
แรงบิด(TQ)
2 Nm
รหัสวัสดุของตัวเครื่องมือ
(BMC)
เหล็กกล้า
น้ำหนักของอุปกรณ์(WT)
1.123 kg
รหัสหลักของเม็ดมีด(MIID)
TR-VB1308
ความยาวโดยรวม(OAL)
103 mm
รหัสขนาดช่องใส่เม็ดมีด(SSC_M)
13
รหัสขนาดช่องใส่เม็ดมีดแบบอิมพีเรียล(SSC_N)
13
Release date(ValFrom20)
14/11/23
รหัสของชุดที่ออกแล้ว(RELEASEPACK)
24.1
