การเป็นตัวแทนเฉพาะ
ราคาตั้ง: 640.00 EUR
สินค้าพร้อมจำหน่าย
จำนวนบรรจุ: 1
ISO: C8-TR-V13MBL-00160C1
รหัสวัสดุ: 8442438
EAN: 7323227559957
ANSI: C8-TR-V13MBL-00160C1

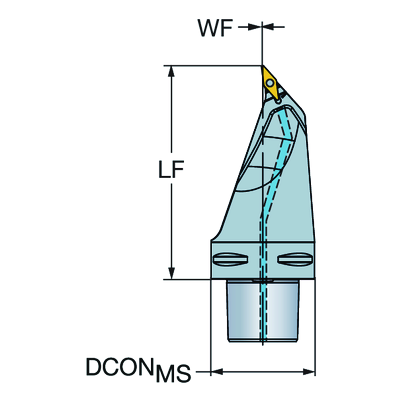

ภาพประกอบทางเทคนิค
ข้อมูลผลิตภัณฑ์
มุมคมตัดของเครื่องมือ(KAPR_1)
93 °
มุมคมตัดของเครื่องมือ(KAPR_2)
52 °
มุมนำของเครื่องมือ(PSIR)
-3 °
รหัสชนิดการกดยึด(MTP)
clamp with screw through hole
ส่วนที่ 2 ของรหัสระบุระบบจับยึดเครื่องมือตัด(CUTINT_MASTER)
CoroTurn TR ( TR-VB1308 )
ระบบจับยึดแบบปรับได้ตามทิศทางเครื่องจักร
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C8
มุมไล่ระดับสูงสุด
(RMPX)
50 °
มุมตัวเครื่องมือที่ด้านชิ้นงาน
(BAWS)
0 °
มุมตัวเครื่องมือที่ด้านเครื่องจักร(BAMS)
45 °
ระยะยื่นสูงสุด
(OHX)
160 mm
ทิศทาง
(HAND)
Left
รหัสรูปแบบทางออกน้ำหล่อเย็น(CXSC)
Axially concentric or off-center with nozzle, adjustable
รหัสรูปแบบทางเข้าน้ำหล่อเย็น
(CNSC)
axial concentric and radial entry
Coolant exit type(CXST)
both over and under the cutting edge
แรงดันน้ำหล่อเย็น(CP)
150 bar
เส้นผ่านศูนย์กลางการเชื่อมต่อที่ด้านเครื่องจักร(DCONMS)
80 mm
ความยาวใช้งาน(LF)
160 mm
ความกว้างใช้งาน(WF)
0 mm
ความสูงใช้งาน(HF)
0 mm
มุมคายตั้งฉาก(GAMO)
0 °
มุมเอียง(LAMS)
0 °
แรงบิด(TQ)
2 Nm
รหัสวัสดุของตัวเครื่องมือ
(BMC)
เหล็กกล้า
น้ำหนักของอุปกรณ์(WT)
4.049 kg
รหัสหลักของเม็ดมีด(MIID)
TR-VB1308
ความยาวโดยรวม(OAL)
208 mm
รหัสขนาดช่องใส่เม็ดมีด(SSC_M)
13
รหัสขนาดช่องใส่เม็ดมีดแบบอิมพีเรียล(SSC_N)
13
Release date(ValFrom20)
14/11/23
รหัสของชุดที่ออกแล้ว(RELEASEPACK)
24.1
