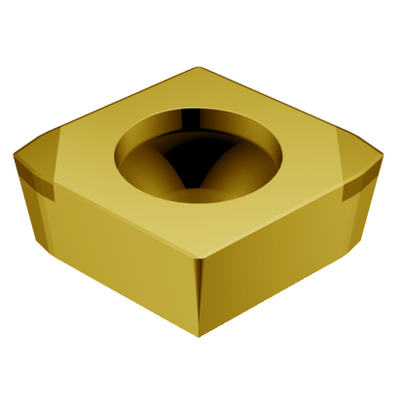

CCGX09T3L020-15FXA 7105content_copy
CCGX09T3L020-15FXA 7105
CoroTurn® 107 เม็ดมีดสำหรับงานกลึงchevron_right
การเป็นตัวแทนทั่วไป
สินค้าพร้อมจำหน่าย
จำนวนบรรจุ: 5
ISO: CCGX09T3L020-15FXA 7105file_copy
รหัสวัสดุ: 7105968file_copy
EAN: 7323221304188file_copy
ANSI: CCGX09T3L020-15FXA 7105file_copy
ค่าเริ่มต้น (KAPR 95 deg )
H1.3.Z.HA, ความแข็ง: 60 HRC
H
ap 0.12 mm (0.05 - 0.2)
fn 0.3 mm/r (0.2 - 0.4)
hex 0.3 mm/r (0.2 - 0.4)
vc 150 m/min (170 - 140)
ภาพประกอบทางเทคนิค
ภาพประกอบทางเทคนิค
ข้อมูลผลิตภัณฑ์
Workpiece material(TMC1ISO)info
H
รหัสผู้ผลิตร่องหักเศษ
(CBMD)info
XA
ชนิดการทำงาน
(CTPT)info
finishing
รหัสรูปแบบการติดตั้งเม็ดมีด (เมตริก)(IFS)info
Partly cylindrical, 40-60 deg countersink on one or two sides
เส้นผ่าศูนย์กลางรูยึด(D1)info
4.4 mm
รูปทรงและขนาดเม็ดมีด(CUTINT_SIZESHAPE)info
CC09T3
รหัสขนาดช่องใส่เม็ดมีดแบบอิมพีเรียล(SSC_N)info
3/8
เส้นผ่านศูนย์กลางวงกลมแนบใน(IC)info
9.525 mm
รหัสรูปทรงเม็ดมีด(SC)info
Rhombic 80
ความยาวประสิทธิผลของคมตัด(LE)info
2.3 mm
ระยะกินลึกสูงสุด
(APMX)info
0.2 mm
การลบมุม(KCH)info
14 °
จำนวนคมตัด(CEDC)info
2
รัศมีมุม
(RE)info
0 mm
เม็ดมีดไวเปอร์(WEP)info
ใช่
มุมคมตัดหลัก(KRINS)info
95 °
รัศมีมุมเทียบเท่า(REEQ)info
1.9 mm
ความกว้างสันคมที่หน้าตัด(BN)info
0.15 mm
มุมสันคมที่หน้าตัด(GB)info
15 °
มุมคายของเม็ดมีด(GAN)info
0 °
ทิศทาง
(HAND)info
Neutral
เกรด
(GRADE)info
7105
วัสดุเม็ดมีด(SUBSTRATE)info
BC
ชั้นเคลือบผิว(COATING)info
PVD TiN
ความหนาเม็ดมีด(S)info
3.9688 mm
มุมหลบหลัก(AN)info
7 °
น้ำหนักของอุปกรณ์(WT)info
0.0026 kg
รหัสขนาดช่องใส่เม็ดมีด(SSC_M)info
09
Release date(ValFrom20)info
7/9/16
รหัสของชุดที่ออกแล้ว(RELEASEPACK)info
16.2
