การเป็นตัวแทนเฉพาะ
จำนวนบรรจุ: 1
ISO: CCLNR 3225P 12-4
รหัสวัสดุ: 5723561
EAN: 11102070
ANSI: CCLNR 3225P 12-4

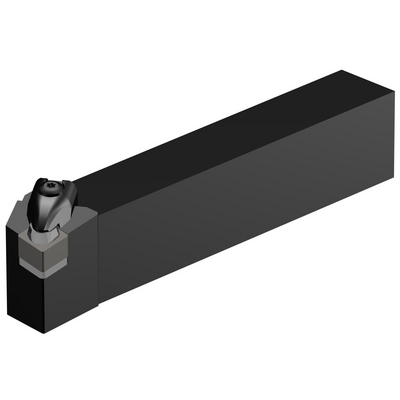

ภาพประกอบทางเทคนิค
ข้อมูลผลิตภัณฑ์
มุมคมตัดของเครื่องมือ(KAPR_1)
95 °
มุมนำของเครื่องมือ(PSIR)
-5 °
รหัสชนิดการกดยึด(MTP)
clamp on top of insert
ส่วนที่ 2 ของรหัสระบุระบบจับยึดเครื่องมือตัด(CUTINT_MASTER)
CNGN 120708
ระบบจับยึดแบบปรับได้ตามทิศทางเครื่องจักร
(ADINTMS)
Rectangular shank -metric: 32 x 25
มุมไล่ระดับสูงสุด
(RMPX)
0 °
มุมตัวเครื่องมือที่ด้านชิ้นงาน
(BAWS)
0 °
มุมตัวเครื่องมือที่ด้านเครื่องจักร(BAMS)
0 °
ระยะยื่นสูงสุด
(OHX)
1.2598 inch
ทิศทาง
(HAND)
Right
รหัสรูปแบบทางออกน้ำหล่อเย็น(CXSC)
no coolant exit
รหัสรูปแบบทางเข้าน้ำหล่อเย็น
(CNSC)
without coolant entry
ความกว้างของด้าม(B)
0.9843 inch
ความสูงของด้าม(H)
1.2598 inch
ความยาวใช้งาน(LF)
6.6929 inch
ความกว้างใช้งาน(WF)
1.2598 inch
ความสูงใช้งาน(HF)
1.2598 inch
มุมคายตั้งฉาก(GAMO)
-6 °
มุมเอียง(LAMS)
-6 °
แรงบิด(TQ)
2.8765 ftlbf
รหัสวัสดุของตัวเครื่องมือ
(BMC)
เหล็กกล้า
น้ำหนักของอุปกรณ์(WT)
2.5155 lb
รหัสหลักของเม็ดมีด(MIID)
CNGN 12 07 08
ความยาวโดยรวม(OAL)
6.6929 inch
รหัสขนาดช่องใส่เม็ดมีด(SSC_M)
12
รหัสขนาดช่องใส่เม็ดมีดแบบอิมพีเรียล(SSC_N)
1/2
Release date(ValFrom20)
14/8/00
รหัสของชุดที่ออกแล้ว(RELEASEPACK)
00.2
