การเป็นตัวแทนเฉพาะ
จำนวนบรรจุ: 1
ISO: CCRNL 164DM1-4
รหัสวัสดุ: 5723846
EAN: 11582631
ANSI: CCRNL 164DM1-4

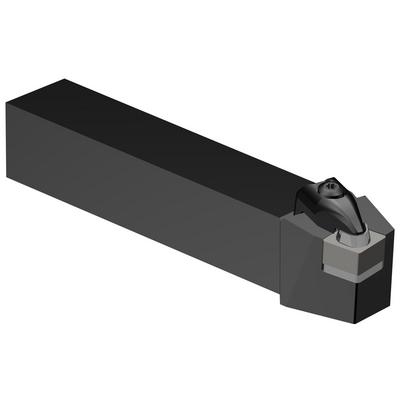

ภาพประกอบทางเทคนิค
ข้อมูลผลิตภัณฑ์
มุมคมตัดของเครื่องมือ(KAPR_1)
75 °
มุมนำของเครื่องมือ(PSIR)
15 °
รหัสชนิดการกดยึด(MTP)
clamp on top of insert
ส่วนที่ 2 ของรหัสระบุระบบจับยึดเครื่องมือตัด(CUTINT_MASTER)
CNGN 120708 (100deg)
ระบบจับยึดแบบปรับได้ตามทิศทางเครื่องจักร
(ADINTMS)
Rectangular shank -inch: 1 x 1
มุมไล่ระดับสูงสุด
(RMPX)
0 °
มุมตัวเครื่องมือที่ด้านชิ้นงาน
(BAWS)
0 °
มุมตัวเครื่องมือที่ด้านเครื่องจักร(BAMS)
0 °
ระยะยื่นสูงสุด
(OHX)
34.29 mm
ทิศทาง
(HAND)
Left
รหัสรูปแบบทางออกน้ำหล่อเย็น(CXSC)
no coolant exit
รหัสรูปแบบทางเข้าน้ำหล่อเย็น
(CNSC)
without coolant entry
ความกว้างของด้าม(B)
25.4 mm
ความสูงของด้าม(H)
25.4 mm
ความยาวใช้งาน(LF)
152.4 mm
ความกว้างใช้งาน(WF)
26.6192 mm
ความสูงใช้งาน(HF)
25.4 mm
มุมคายตั้งฉาก(GAMO)
-6 °
มุมเอียง(LAMS)
-6 °
แรงบิด(TQ)
3.9 Nm
รหัสวัสดุของตัวเครื่องมือ
(BMC)
เหล็กกล้า
น้ำหนักของอุปกรณ์(WT)
0.739 kg
รหัสหลักของเม็ดมีด(MIID)
CNGN 12 07 08
ความยาวโดยรวม(OAL)
152.4 mm
รหัสขนาดช่องใส่เม็ดมีด(SSC_M)
12
รหัสขนาดช่องใส่เม็ดมีดแบบอิมพีเรียล(SSC_N)
1/2
Release date(ValFrom20)
12/8/02
รหัสของชุดที่ออกแล้ว(RELEASEPACK)
02.2
