การเป็นตัวแทนเฉพาะ
จำนวนบรรจุ: 1
ISO: CDNNL 3225P 15-4
รหัสวัสดุ: 5724321
EAN: 11102221
ANSI: CDNNL 3225P 15-4

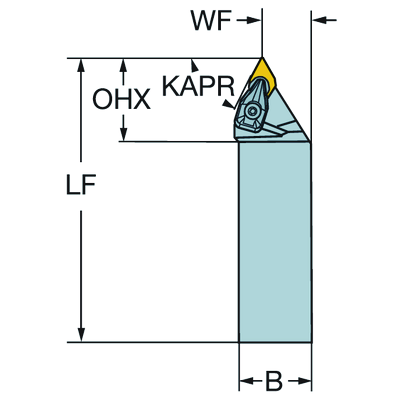

ภาพประกอบทางเทคนิค
ข้อมูลผลิตภัณฑ์
มุมคมตัดของเครื่องมือ(KAPR_1)
62.5 °
มุมคมตัดของเครื่องมือ(KAPR_2)
62.5 °
มุมนำของเครื่องมือ(PSIR)
27.5 °
รหัสชนิดการกดยึด(MTP)
clamp on top of insert
ส่วนที่ 2 ของรหัสระบุระบบจับยึดเครื่องมือตัด(CUTINT_MASTER)
DNGN 150708
ระบบจับยึดแบบปรับได้ตามทิศทางเครื่องจักร
(ADINTMS)
Rectangular shank -metric: 32 x 25
มุมไล่ระดับสูงสุด
(RMPX)
57 °
มุมตัวเครื่องมือที่ด้านชิ้นงาน
(BAWS)
0 °
มุมตัวเครื่องมือที่ด้านเครื่องจักร(BAMS)
0 °
ระยะยื่นสูงสุด
(OHX)
41.2 mm
ทิศทาง
(HAND)
Left
รหัสรูปแบบทางออกน้ำหล่อเย็น(CXSC)
no coolant exit
รหัสรูปแบบทางเข้าน้ำหล่อเย็น
(CNSC)
without coolant entry
ความกว้างของด้าม(B)
25 mm
ความสูงของด้าม(H)
32 mm
ความยาวใช้งาน(LF)
170 mm
ความกว้างใช้งาน(WF)
13 mm
ความสูงใช้งาน(HF)
32 mm
มุมคายตั้งฉาก(GAMO)
-6 °
มุมเอียง(LAMS)
-7 °
แรงบิด(TQ)
3.9 Nm
รหัสวัสดุของตัวเครื่องมือ
(BMC)
เหล็กกล้า
น้ำหนักของอุปกรณ์(WT)
0.973 kg
รหัสหลักของเม็ดมีด(MIID)
DNGN 15 07 08
ความยาวโดยรวม(OAL)
170 mm
รหัสขนาดช่องใส่เม็ดมีด(SSC_M)
15
รหัสขนาดช่องใส่เม็ดมีดแบบอิมพีเรียล(SSC_N)
1/2
Release date(ValFrom20)
14/8/00
รหัสของชุดที่ออกแล้ว(RELEASEPACK)
00.2
