การเป็นตัวแทนเฉพาะ
ถูกแทนที่ด้วย CP-25BR-2525-12
สินค้าพร้อมจำหน่าย
ไม่สามารถใช้งานร่วมกับเม็ดมีดที่เกี่ยวข้องกับผลิตภัณฑ์ดั้งเดิมได้
จำนวนบรรจุ: 1
ISO: CP-25BR-2525-11
รหัสวัสดุ: 7182456
EAN: 7323221482886
ANSI: CP-25BR-2525-11

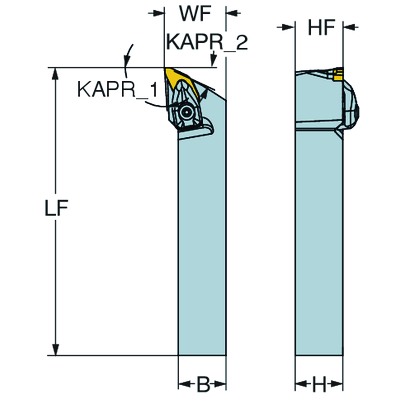

ภาพประกอบทางเทคนิค
ข้อมูลผลิตภัณฑ์
มุมคมตัดของเครื่องมือ(KAPR_1)
95 °
มุมคมตัดของเครื่องมือ(KAPR_2)
25 °
มุมนำของเครื่องมือ(PSIR)
-5 °
รหัสชนิดการกดยึด(MTP)
clamp on top of insert and into hole
ส่วนที่ 2 ของรหัสระบุระบบจับยึดเครื่องมือตัด(CUTINT_MASTER)
CoroTurn PRIME CP-B (CP-B1108)
ระบบจับยึดแบบปรับได้ตามทิศทางเครื่องจักร
(ADINTMS)
Rectangular shank -metric: 25 x 25
มุมไล่ระดับสูงสุด
(RMPX)
23 °
มุมตัวเครื่องมือที่ด้านชิ้นงาน
(BAWS)
0 °
มุมตัวเครื่องมือที่ด้านเครื่องจักร(BAMS)
0 °
ระยะยื่นต่ำสุด(OHN)
37.53 mm
ระยะยื่นสูงสุด
(OHX)
50 mm
ทิศทาง
(HAND)
Right
รหัสรูปแบบทางออกน้ำหล่อเย็น(CXSC)
no coolant exit
รหัสรูปแบบทางเข้าน้ำหล่อเย็น
(CNSC)
without coolant entry
ความกว้างของด้าม(B)
25 mm
ความสูงของด้าม(H)
25 mm
ความยาวใช้งาน(LF)
150 mm
ความกว้างใช้งาน(WF)
32 mm
ความสูงใช้งาน(HF)
25 mm
มุมคายตั้งฉาก(GAMO)
0 °
มุมเอียง(LAMS)
0 °
แรงบิด(TQ)
4 Nm
รหัสวัสดุของตัวเครื่องมือ
(BMC)
เหล็กกล้า
น้ำหนักของอุปกรณ์(WT)
0.7493 kg
รหัสหลักของเม็ดมีด(MIID)
CP-B1108
ความยาวโดยรวม(OAL)
150 mm
รหัสขนาดช่องใส่เม็ดมีด(SSC_M)
CP-B11
รหัสขนาดช่องใส่เม็ดมีดแบบอิมพีเรียล(SSC_N)
CP-B11
Release date(ValFrom20)
20/2/17
รหัสของชุดที่ออกแล้ว(RELEASEPACK)
17.1
