การเป็นตัวแทนเฉพาะ
จำนวนบรรจุ: 1
ISO: CSRNR 204DM1-4
รหัสวัสดุ: 5726050
EAN: 11582351
ANSI: CSRNR 204DM1-4

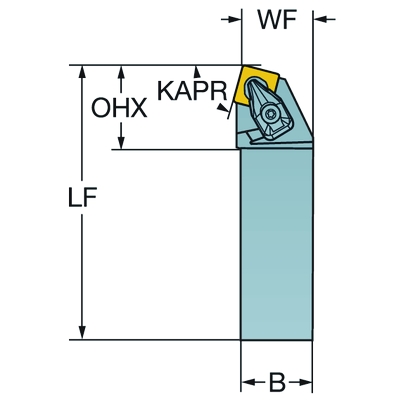

ภาพประกอบทางเทคนิค
ข้อมูลผลิตภัณฑ์
มุมคมตัดของเครื่องมือ(KAPR_1)
75 °
มุมนำของเครื่องมือ(PSIR)
15 °
รหัสชนิดการกดยึด(MTP)
clamp on top of insert
ส่วนที่ 2 ของรหัสระบุระบบจับยึดเครื่องมือตัด(CUTINT_MASTER)
SNGN 120708
ระบบจับยึดแบบปรับได้ตามทิศทางเครื่องจักร
(ADINTMS)
Rectangular shank -inch: 1 1/4 x 1 1/4
มุมไล่ระดับสูงสุด
(RMPX)
10 °
มุมตัวเครื่องมือที่ด้านชิ้นงาน
(BAWS)
0 °
มุมตัวเครื่องมือที่ด้านเครื่องจักร(BAMS)
0 °
ระยะยื่นสูงสุด
(OHX)
34.29 mm
ทิศทาง
(HAND)
Right
รหัสรูปแบบทางออกน้ำหล่อเย็น(CXSC)
no coolant exit
รหัสรูปแบบทางเข้าน้ำหล่อเย็น
(CNSC)
without coolant entry
ความกว้างของด้าม(B)
31.75 mm
ความสูงของด้าม(H)
31.75 mm
ความยาวใช้งาน(LF)
152.4 mm
ความกว้างใช้งาน(WF)
32.8168 mm
ความสูงใช้งาน(HF)
31.75 mm
มุมคายตั้งฉาก(GAMO)
-6 °
มุมเอียง(LAMS)
-6 °
แรงบิด(TQ)
3.9 Nm
รหัสวัสดุของตัวเครื่องมือ
(BMC)
เหล็กกล้า
น้ำหนักของอุปกรณ์(WT)
1.116 kg
รหัสหลักของเม็ดมีด(MIID)
SNGN 12 07 08
ความยาวโดยรวม(OAL)
152.4 mm
รหัสขนาดช่องใส่เม็ดมีด(SSC_M)
12
รหัสขนาดช่องใส่เม็ดมีดแบบอิมพีเรียล(SSC_N)
1/2
Release date(ValFrom20)
27/1/03
รหัสของชุดที่ออกแล้ว(RELEASEPACK)
03.1
