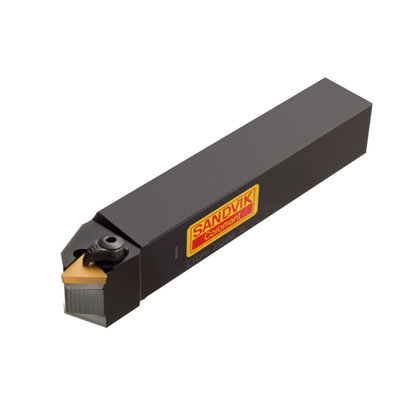

การเป็นตัวแทนทั่วไป
จำนวนบรรจุ: 1
ISO: CTDPR 1212F 11
รหัสวัสดุ: 5726299
EAN: 10111780
ANSI: CTDPR 1212F 11

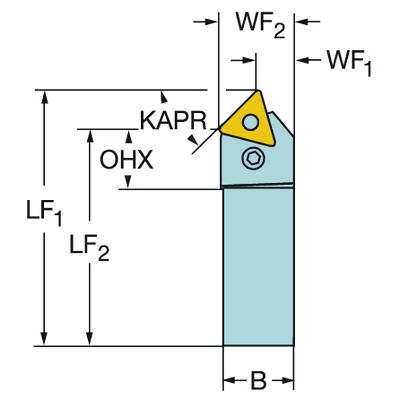

ภาพประกอบทางเทคนิค
ข้อมูลผลิตภัณฑ์
มุมคมตัดของเครื่องมือ(KAPR_1)
45 °
มุมนำของเครื่องมือ(PSIR)
45 °
รหัสชนิดการกดยึด(MTP)
clamp on top of insert
ส่วนที่ 2 ของรหัสระบุระบบจับยึดเครื่องมือตัด(CUTINT_MASTER)
TPUN 110304
ระบบจับยึดแบบปรับได้ตามทิศทางเครื่องจักร
(ADINTMS)
Rectangular shank -metric: 12 x 12
มุมไล่ระดับสูงสุด
(RMPX)
35 °
มุมตัวเครื่องมือที่ด้านชิ้นงาน
(BAWS)
0 °
มุมตัวเครื่องมือที่ด้านเครื่องจักร(BAMS)
0 °
ระยะยื่นสูงสุด
(OHX)
19.1 mm
ทิศทาง
(HAND)
Right
รหัสรูปแบบทางออกน้ำหล่อเย็น(CXSC)
no coolant exit
รหัสรูปแบบทางเข้าน้ำหล่อเย็น
(CNSC)
without coolant entry
ความกว้างของด้าม(B)
12 mm
ความสูงของด้าม(H)
12 mm
ระยะที่ยื่นออกมา(LPR)
80 mm
ความยาวใช้งาน(LF)
80 mm
ความกว้างใช้งาน(WF)
6 mm
ความสูงใช้งาน(HF)
12 mm
มุมคายตั้งฉาก(GAMO)
6 °
มุมเอียง(LAMS)
0 °
แรงบิด(TQ)
3.5 Nm
รหัสวัสดุของตัวเครื่องมือ
(BMC)
เหล็กกล้า
น้ำหนักของอุปกรณ์(WT)
0.093 kg
รหัสหลักของเม็ดมีด(MIID)
TPUN 11 03 04
ความยาวโดยรวม(OAL)
80 mm
รหัสขนาดช่องใส่เม็ดมีด(SSC_M)
11
รหัสขนาดช่องใส่เม็ดมีดแบบอิมพีเรียล(SSC_N)
1/4
Release date(ValFrom20)
23/4/73
รหัสของชุดที่ออกแล้ว(RELEASEPACK)
73.1
