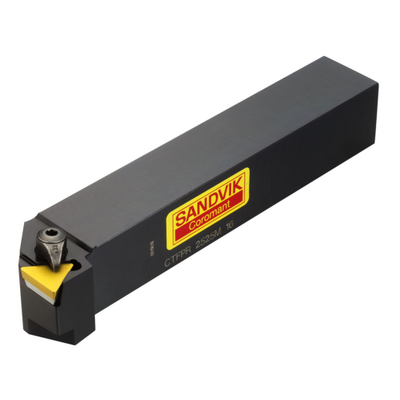

การเป็นตัวแทนทั่วไป
จำนวนบรรจุ: 1
ISO: CTFPL 2020K 16
รหัสวัสดุ: 5726284
EAN: 10224815
ANSI: CTFPL 2020K 16
ภาพประกอบทางเทคนิค
ข้อมูลผลิตภัณฑ์
มุมคมตัดของเครื่องมือ(KAPR_1)
91 °
มุมนำของเครื่องมือ(PSIR)
-1 °
รหัสชนิดการกดยึด(MTP)
clamp on top of insert
ส่วนที่ 2 ของรหัสระบุระบบจับยึดเครื่องมือตัด(CUTINT_MASTER)
TPUN 160308
ระบบจับยึดแบบปรับได้ตามทิศทางเครื่องจักร
(ADINTMS)
Rectangular shank -metric: 20 x 20
มุมไล่ระดับสูงสุด
(RMPX)
0 °
มุมตัวเครื่องมือที่ด้านชิ้นงาน
(BAWS)
0 °
มุมตัวเครื่องมือที่ด้านเครื่องจักร(BAMS)
0 °
ระยะยื่นสูงสุด
(OHX)
20 mm
ทิศทาง
(HAND)
Left
รหัสรูปแบบทางออกน้ำหล่อเย็น(CXSC)
no coolant exit
รหัสรูปแบบทางเข้าน้ำหล่อเย็น
(CNSC)
without coolant entry
ความกว้างของด้าม(B)
20 mm
ความสูงของด้าม(H)
20 mm
ความยาวใช้งาน(LF)
125 mm
ความกว้างใช้งาน(WF)
25 mm
ความสูงใช้งาน(HF)
20 mm
มุมคายตั้งฉาก(GAMO)
6 °
มุมเอียง(LAMS)
0 °
แรงบิด(TQ)
5 Nm
รหัสวัสดุของตัวเครื่องมือ
(BMC)
เหล็กกล้า
น้ำหนักของอุปกรณ์(WT)
0.419 kg
รหัสหลักของเม็ดมีด(MIID)
TPUN 16 03 08
ความยาวโดยรวม(OAL)
125 mm
รหัสขนาดช่องใส่เม็ดมีด(SSC_M)
16
รหัสขนาดช่องใส่เม็ดมีดแบบอิมพีเรียล(SSC_N)
3/8
Release date(ValFrom20)
23/4/73
รหัสของชุดที่ออกแล้ว(RELEASEPACK)
73.1
