การเป็นตัวแทนเฉพาะ
ราคาตั้ง: 116.00 EUR
พร้อมจําหน่ายภายในหนึ่งสัปดาห์
จำนวนบรรจุ: 1
ISO: DCLNL 16 3D
รหัสวัสดุ: 5730567
EAN: 11437366
ANSI: DCLNL 16 3D

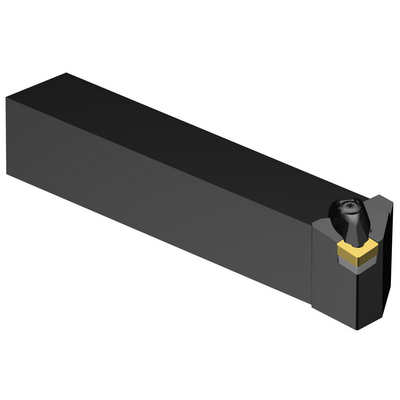

ภาพประกอบทางเทคนิค
ข้อมูลผลิตภัณฑ์
มุมคมตัดของเครื่องมือ(KAPR_1)
95 °
มุมนำของเครื่องมือ(PSIR)
-5 °
รหัสชนิดการกดยึด(MTP)
clamp on top of insert and into hole
ส่วนที่ 2 ของรหัสระบุระบบจับยึดเครื่องมือตัด(CUTINT_MASTER)
CNMG 090308
ระบบจับยึดแบบปรับได้ตามทิศทางเครื่องจักร
(ADINTMS)
Rectangular shank -inch: 1 x 1
มุมไล่ระดับสูงสุด
(RMPX)
0 °
มุมตัวเครื่องมือที่ด้านชิ้นงาน
(BAWS)
0 °
มุมตัวเครื่องมือที่ด้านเครื่องจักร(BAMS)
0 °
ระยะยื่นสูงสุด
(OHX)
24.892 mm
ทิศทาง
(HAND)
Left
รหัสรูปแบบทางออกน้ำหล่อเย็น(CXSC)
no coolant exit
รหัสรูปแบบทางเข้าน้ำหล่อเย็น
(CNSC)
without coolant entry
ความกว้างของด้าม(B)
25.4 mm
ความสูงของด้าม(H)
25.4 mm
ความยาวใช้งาน(LF)
152.4 mm
ความกว้างใช้งาน(WF)
31.75 mm
ความสูงใช้งาน(HF)
25.4 mm
มุมคายตั้งฉาก(GAMO)
-6 °
มุมเอียง(LAMS)
-6 °
แรงบิด(TQ)
1.7 Nm
รหัสวัสดุของตัวเครื่องมือ
(BMC)
เหล็กกล้า
น้ำหนักของอุปกรณ์(WT)
0.737 kg
รหัสหลักของเม็ดมีด(MIID)
CNMG 09 03 08
ความยาวโดยรวม(OAL)
152.4 mm
รหัสขนาดช่องใส่เม็ดมีด(SSC_M)
09
รหัสขนาดช่องใส่เม็ดมีดแบบอิมพีเรียล(SSC_N)
3/8
Release date(ValFrom20)
25/2/02
รหัสของชุดที่ออกแล้ว(RELEASEPACK)
02.1
