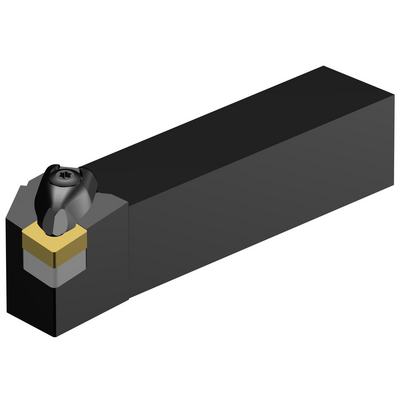

การเป็นตัวแทนเฉพาะ
จำนวนบรรจุ: 1
ISO: DCLNR 16 4C
รหัสวัสดุ: 5730807
EAN: 80002853
ANSI: DCLNR 16 4C
ภาพประกอบทางเทคนิค
ข้อมูลผลิตภัณฑ์
มุมคมตัดของเครื่องมือ(KAPR_1)
95 °
มุมนำของเครื่องมือ(PSIR)
-5 °
รหัสชนิดการกดยึด(MTP)
clamp on top of insert and into hole
ส่วนที่ 2 ของรหัสระบุระบบจับยึดเครื่องมือตัด(CUTINT_MASTER)
CNMG 120408
ระบบจับยึดแบบปรับได้ตามทิศทางเครื่องจักร
(ADINTMS)
Rectangular shank -inch: 1 x 1
มุมไล่ระดับสูงสุด
(RMPX)
0 °
มุมตัวเครื่องมือที่ด้านชิ้นงาน
(BAWS)
0 °
มุมตัวเครื่องมือที่ด้านเครื่องจักร(BAMS)
0 °
ระยะยื่นสูงสุด
(OHX)
32 mm
ทิศทาง
(HAND)
Right
รหัสรูปแบบทางออกน้ำหล่อเย็น(CXSC)
no coolant exit
รหัสรูปแบบทางเข้าน้ำหล่อเย็น
(CNSC)
without coolant entry
ความกว้างของด้าม(B)
25.4 mm
ความสูงของด้าม(H)
25.4 mm
ความยาวใช้งาน(LF)
127 mm
ความกว้างใช้งาน(WF)
31.75 mm
ความสูงใช้งาน(HF)
25.4 mm
มุมคายตั้งฉาก(GAMO)
-6 °
มุมเอียง(LAMS)
-6 °
แรงบิด(TQ)
3.9 Nm
รหัสวัสดุของตัวเครื่องมือ
(BMC)
เหล็กกล้า
น้ำหนักของอุปกรณ์(WT)
0.612 kg
รหัสหลักของเม็ดมีด(MIID)
CNMG 12 04 08
ความยาวโดยรวม(OAL)
127 mm
รหัสขนาดช่องใส่เม็ดมีด(SSC_M)
12
รหัสขนาดช่องใส่เม็ดมีดแบบอิมพีเรียล(SSC_N)
1/2
Release date(ValFrom20)
6/10/97
รหัสของชุดที่ออกแล้ว(RELEASEPACK)
97.3
