การเป็นตัวแทนเฉพาะ
จำนวนบรรจุ: 1
ISO: DSSNL 20 6D
รหัสวัสดุ: 5732031
EAN: 11438313
ANSI: DSSNL 20 6D

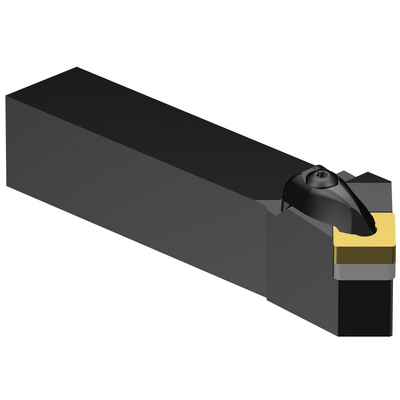

ภาพประกอบทางเทคนิค
ข้อมูลผลิตภัณฑ์
มุมคมตัดของเครื่องมือ(KAPR_1)
45 °
มุมนำของเครื่องมือ(PSIR)
45 °
รหัสชนิดการกดยึด(MTP)
clamp on top of insert and into hole
ส่วนที่ 2 ของรหัสระบุระบบจับยึดเครื่องมือตัด(CUTINT_MASTER)
SNMG 190612
ระบบจับยึดแบบปรับได้ตามทิศทางเครื่องจักร
(ADINTMS)
Rectangular shank -inch: 1 1/4 x 1 1/4
มุมไล่ระดับสูงสุด
(RMPX)
0 °
มุมตัวเครื่องมือที่ด้านชิ้นงาน
(BAWS)
0 °
มุมตัวเครื่องมือที่ด้านเครื่องจักร(BAMS)
0 °
ระยะยื่นสูงสุด
(OHX)
35.8902 mm
ทิศทาง
(HAND)
Left
รหัสรูปแบบทางออกน้ำหล่อเย็น(CXSC)
no coolant exit
รหัสรูปแบบทางเข้าน้ำหล่อเย็น
(CNSC)
without coolant entry
ความกว้างของด้าม(B)
31.75 mm
ความสูงของด้าม(H)
31.75 mm
ระยะที่ยื่นออกมา(LPR)
164.88 mm
ความยาวใช้งาน(LF)
152.4 mm
ความกว้างใช้งาน(WF)
38.1 mm
ความสูงใช้งาน(HF)
31.75 mm
มุมคายตั้งฉาก(GAMO)
-8 °
มุมเอียง(LAMS)
0 °
แรงบิด(TQ)
6.4 Nm
รหัสวัสดุของตัวเครื่องมือ
(BMC)
เหล็กกล้า
น้ำหนักของอุปกรณ์(WT)
1.205 kg
รหัสหลักของเม็ดมีด(MIID)
SNMG 19 06 12
ความยาวโดยรวม(OAL)
164.88 mm
รหัสขนาดช่องใส่เม็ดมีด(SSC_M)
19
รหัสขนาดช่องใส่เม็ดมีดแบบอิมพีเรียล(SSC_N)
3/4
Release date(ValFrom20)
2/12/02
รหัสของชุดที่ออกแล้ว(RELEASEPACK)
03.1
