ใหม่
การเป็นตัวแทนเฉพาะ
จำนวนบรรจุ: 1
ISO: HT10-PCMNN-00115-12C
รหัสวัสดุ: 8626954
EAN: 7323228254462
ANSI: HT10-PCMNN-00115-12C

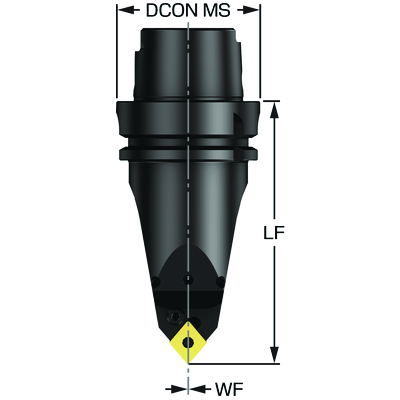

ภาพประกอบทางเทคนิค
ข้อมูลผลิตภัณฑ์
มุมคมตัดของเครื่องมือ(KAPR_1)
95 °
มุมนำของเครื่องมือ(PSIR)
-5 °
รหัสชนิดการกดยึด(MTP)
clamp with pin through hole
ส่วนที่ 2 ของรหัสระบุระบบจับยึดเครื่องมือตัด(CUTINT_MASTER)
CNMG 120408
ระบบจับยึดแบบปรับได้ตามทิศทางเครื่องจักร
(ADINTMS)
HSK -T -size 100
มุมไล่ระดับสูงสุด
(RMPX)
0 °
เส้นผ่านศูนย์กลางต่ำสุดของรู(DMIN_2)
240 mm
มุมตัวเครื่องมือที่ด้านชิ้นงาน
(BAWS)
0 °
มุมตัวเครื่องมือที่ด้านเครื่องจักร(BAMS)
45 °
ระยะยื่นสูงสุด
(OHX)
115 mm
ทิศทาง
(HAND)
Neutral
รหัสรูปแบบทางออกน้ำหล่อเย็น(CXSC)
axial inclined focused exit with nozzle
รหัสรูปแบบทางเข้าน้ำหล่อเย็น
(CNSC)
axial concentric entry
แรงดันน้ำหล่อเย็น(CP)
150 bar
ช่องใส่ชิปข้อมูล
(DCP)
ใช่
ขนาดช่องใส่ชิปข้อมูล(DCPS)
Dia.=10 mm/Height=4,5 mm
เส้นผ่านศูนย์กลางการเชื่อมต่อที่ด้านเครื่องจักร(DCONMS)
100 mm
ความยาวใช้งาน(LF)
115 mm
ความกว้างใช้งาน(WF)
0 mm
ความสูงใช้งาน(HF)
0 mm
มุมคายตั้งฉาก(GAMO)
-6 °
มุมเอียง(LAMS)
-6 °
แรงบิด(TQ)
5 Nm
รหัสวัสดุของตัวเครื่องมือ
(BMC)
เหล็กกล้า
น้ำหนักของอุปกรณ์(WT)
1.876 kg
รหัสหลักของเม็ดมีด(MIID)
CNMG 12 04 08
ความยาวโดยรวม(OAL)
164.9 mm
รหัสขนาดช่องใส่เม็ดมีด(SSC_M)
12
รหัสขนาดช่องใส่เม็ดมีดแบบอิมพีเรียล(SSC_N)
1/2
Release date(ValFrom20)
16/8/24
รหัสของชุดที่ออกแล้ว(RELEASEPACK)
25.1
