LX123L25-3232B-007
LX123L25-3232B-007

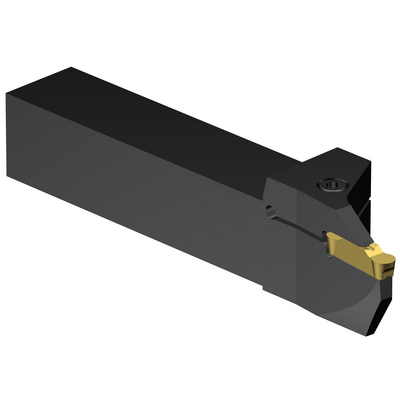

เครื่องมือแบบด้าม CoroCut® 1-2 สำหรับการกลึงขึ้นรูปchevron_right
การเป็นตัวแทนเฉพาะ
ถูกแทนที่ด้วย C2T-RS32-LX07L25DB
พร้อมจําหน่ายภายในหนึ่งสัปดาห์
ถอดเปลี่ยนกับผลิตภัณฑ์ดั้งเดิมได้อย่างเต็มรูปแบบ
จำนวนบรรจุ: 1
ISO: LX123L25-3232B-007
รหัสวัสดุ: 5734834
EAN: 11433170
ANSI: LX123L25-3232B-007

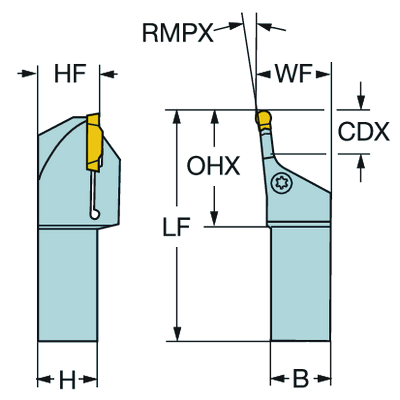

ภาพประกอบทางเทคนิค
ข้อมูลผลิตภัณฑ์
รหัสชนิดการกดยึด(MTP)
clamp on top of insert
ส่วนที่ 2 ของรหัสระบุระบบจับยึดเครื่องมือตัด(CUTINT_MASTER)
CoroCut 2 -size L (N123L2-RM)
ระบบจับยึดแบบปรับได้ตามทิศทางเครื่องจักร
(ADINTMS)
Rectangular shank -metric: 32 x 32
มุมไล่ระดับสูงสุด
(RMPX)
7 °
มุมตัวเครื่องมือที่ด้านชิ้นงาน
(BAWS)
7 °
ระยะกินลึกสูงสุด
(CDX)
0.9843 inch
มุมตัวเครื่องมือที่ด้านเครื่องจักร(BAMS)
0 °
ระยะยื่นสูงสุด
(OHX)
2.5079 inch
ทิศทาง
(HAND)
Left
รหัสรูปแบบทางออกน้ำหล่อเย็น(CXSC)
no coolant exit
รหัสรูปแบบทางเข้าน้ำหล่อเย็น
(CNSC)
without coolant entry
ความกว้างของด้าม(B)
1.2598 inch
ความสูงของด้าม(H)
1.2598 inch
ระยะที่ยื่นออกมา(LPR)
7.4803 inch
ความยาวใช้งาน(LF)
7.4803 inch
ความกว้างใช้งาน(WF)
1.5748 inch
ความสูงใช้งาน(HF)
1.2598 inch
มุมคายตั้งฉาก(GAMO)
0 °
มุมเอียง(LAMS)
0 °
แรงบิด(TQ)
4.7942 ftlbf
รหัสวัสดุของตัวเครื่องมือ
(BMC)
เหล็กกล้า
น้ำหนักของอุปกรณ์(WT)
2.974 lb
รหัสหลักของเม็ดมีด(MIID)
N123L2-0800- RM
ความยาวโดยรวม(OAL)
7.4803 inch
รหัสขนาดช่องใส่เม็ดมีด(SSC_M)
L
รหัสขนาดช่องใส่เม็ดมีดแบบอิมพีเรียล(SSC_N)
L
Release date(ValFrom20)
17/6/02
รหัสของชุดที่ออกแล้ว(RELEASEPACK)
02.2
