MB-09FAR100-05-14L 1025
MB-09FAR100-05-14L 1025

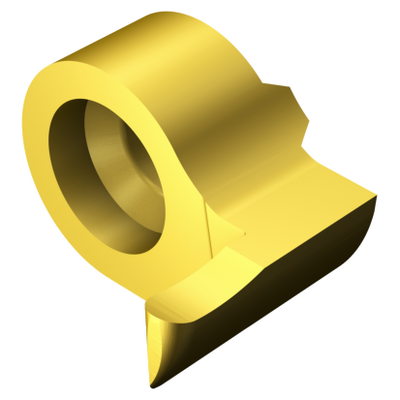

CoroCut® MB หัวคาร์ไบด์สำหรับการกลึงร่องที่หน้าตัดchevron_right
การเป็นตัวแทนทั่วไป
จำนวนบรรจุ: 10
ISO: MB-09FAR100-05-14L 1025
รหัสวัสดุ: 6879601
EAN: 7323220325313
ANSI: MB-09FAR100-05-14L 1025
ค่าเริ่มต้น (Primary (Radial) KAPR 90 deg )
P2.1.Z.AN, Hardness: 175 HB
p
fn 0.01 mm/r (0.01 - 0.02)
vc 195 m/min (200 - 190)
M1.0.Z.AQ, Hardness: 200 HB
m
fn 0.01 mm/r (0.01 - 0.02)
vc 175 m/min (180 - 170)
K2.2.C.UT, Hardness: 245 HB
k
fn 0.01 mm/r (0.01 - 0.02)
vc 140 m/min (150 - 140)
N1.3.C.AG, Hardness: 90 HB
n
fn 0.01 mm/r (0.01 - 0.02)
vc 290 m/min (360 - 36)
S2.0.Z.AG, Hardness: 350 HB
s
fn 0.01 mm/r (0.01 - 0.02)
vc 45 m/min (50 - 45)
ภาพประกอบทางเทคนิค
ข้อมูลผลิตภัณฑ์
Workpiece material(TMC1ISO)
ความกว้างของการตัด
(CW)
1 mm
พิกัดความเผื่อขั้นต่ำสำหรับความกว้างของการตัด(CWTOLL)
0 mm
พิกัดความเผื่อขั้นสูงสำหรับความกว้างของการตัด(CWTOLU)
0.03 mm
รัศมีมุมด้านซ้าย(REL)
0.5 mm
รัศมีมุมด้านขวา(RER)
0.5 mm
พิกัดความเผื่อขั้นต่ำของรัศมีมุม(RETOLL)
0 mm
พิกัดความเผื่อขั้นสูงของรัศมีมุม(RETOLU)
0.015 mm
ระยะกินลึกสูงสุด
(CDX)
1.5 mm
เส้นผ่านศูนย์กลางด้านในต่ำสุดของร่องแนวแกน(DAXIN)
12 mm
ทิศทางส่วนรองรับร่องแนวแกน(AXGSUP)
1
ระบบจับยึดแบบปรับได้ตามทิศทางเครื่องจักร
(ADINTMS)
CoroCut MB -size 09F(L)
ระยะยื่นต่ำสุด(OHN)
8.3 mm
ระยะยื่นสูงสุด
(OHX)
8.3 mm
ทิศทาง
(HAND)
Left
เกรด
(GRADE)
1025
วัสดุเม็ดมีด(SUBSTRATE)
HC
ชั้นเคลือบผิว(COATING)
PVD TiAlN+TiN
รหัสรูปแบบทางเข้าน้ำหล่อเย็น
(CNSC)
without coolant entry
เส้นผ่านศูนย์กลางการเชื่อมต่อที่ด้านเครื่องจักร(DCONMS)
9 mm
ความยาวใช้งาน(LF)
8.3 mm
ความกว้างใช้งาน(WF)
9 mm
ความสูงใช้งาน(HF)
0 mm
น้ำหนักของอุปกรณ์(WT)
0.004 kg
ความยาวโดยรวม(OAL)
9.2 mm
Release date(ValFrom20)
29/10/15
รหัสของชุดที่ออกแล้ว(RELEASEPACK)
16.1
