การเป็นตัวแทนทั่วไป
จำนวนบรรจุ: 1
ISO: MSSNL 4040S 25
รหัสวัสดุ: 5735989
EAN: 10094626
ANSI: MSSNL 4040S 25

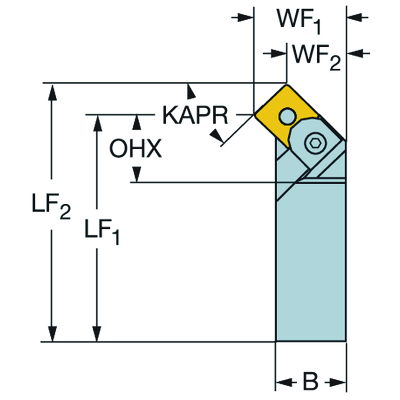

ภาพประกอบทางเทคนิค
ข้อมูลผลิตภัณฑ์
มุมคมตัดของเครื่องมือ(KAPR_1)
45 °
มุมนำของเครื่องมือ(PSIR)
45 °
รหัสชนิดการกดยึด(MTP)
Wedge clamping
ส่วนที่ 2 ของรหัสระบุระบบจับยึดเครื่องมือตัด(CUTINT_MASTER)
SNMG 250724
ระบบจับยึดแบบปรับได้ตามทิศทางเครื่องจักร
(ADINTMS)
Rectangular shank -metric: 40 x 40
มุมไล่ระดับสูงสุด
(RMPX)
0 °
มุมตัวเครื่องมือที่ด้านชิ้นงาน
(BAWS)
0 °
มุมตัวเครื่องมือที่ด้านเครื่องจักร(BAMS)
0 °
ระยะยื่นสูงสุด
(OHX)
34 mm
ทิศทาง
(HAND)
Left
รหัสรูปแบบทางออกน้ำหล่อเย็น(CXSC)
no coolant exit
รหัสรูปแบบทางเข้าน้ำหล่อเย็น
(CNSC)
without coolant entry
ความกว้างของด้าม(B)
40 mm
ความสูงของด้าม(H)
40 mm
ระยะที่ยื่นออกมา(LPR)
265.99 mm
ความยาวใช้งาน(LF)
250 mm
ความกว้างใช้งาน(WF)
50 mm
ความสูงใช้งาน(HF)
40 mm
มุมคายตั้งฉาก(GAMO)
-8 °
มุมเอียง(LAMS)
0 °
แรงบิด(TQ)
7.5 Nm
รหัสวัสดุของตัวเครื่องมือ
(BMC)
เหล็กกล้า
น้ำหนักของอุปกรณ์(WT)
3.234 kg
รหัสหลักของเม็ดมีด(MIID)
SNMG 25 07 24
ความยาวโดยรวม(OAL)
265.99 mm
รหัสขนาดช่องใส่เม็ดมีด(SSC_M)
25
รหัสขนาดช่องใส่เม็ดมีดแบบอิมพีเรียล(SSC_N)
1
Release date(ValFrom20)
2/1/78
รหัสของชุดที่ออกแล้ว(RELEASEPACK)
78.1
