การเป็นตัวแทนเฉพาะ
จำนวนบรรจุ: 1

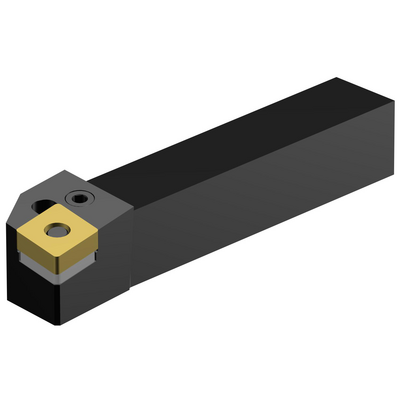

ISO: PCLNR 2525M 19
รหัสวัสดุ: 5738419
EAN: 10062360
ANSI: PCLNR 2525M 19
ภาพประกอบทางเทคนิค
ข้อมูลผลิตภัณฑ์
มุมคมตัดของเครื่องมือ(KAPR_1)
95 °
มุมนำของเครื่องมือ(PSIR)
-5 °
รหัสชนิดการกดยึด(MTP)
clamp with pin through hole
ส่วนที่ 2 ของรหัสระบุระบบจับยึดเครื่องมือตัด(CUTINT_MASTER)
CNMG 190612
ระบบจับยึดแบบปรับได้ตามทิศทางเครื่องจักร
(ADINTMS)
Rectangular shank -metric: 25 x 25
มุมไล่ระดับสูงสุด
(RMPX)
0 °
มุมตัวเครื่องมือที่ด้านชิ้นงาน
(BAWS)
0 °
มุมตัวเครื่องมือที่ด้านเครื่องจักร(BAMS)
0 °
ระยะยื่นสูงสุด
(OHX)
37.9 mm
ทิศทาง
(HAND)
Right
รหัสรูปแบบทางออกน้ำหล่อเย็น(CXSC)
no coolant exit
รหัสรูปแบบทางเข้าน้ำหล่อเย็น
(CNSC)
without coolant entry
ความกว้างของด้าม(B)
25 mm
ความสูงของด้าม(H)
25 mm
ความยาวใช้งาน(LF)
150 mm
ความกว้างใช้งาน(WF)
32 mm
ความสูงใช้งาน(HF)
25 mm
มุมคายตั้งฉาก(GAMO)
-6 °
มุมเอียง(LAMS)
-6 °
แรงบิด(TQ)
10 Nm
รหัสวัสดุของตัวเครื่องมือ
(BMC)
เหล็กกล้า
น้ำหนักของอุปกรณ์(WT)
0.694 kg
รหัสหลักของเม็ดมีด(MIID)
CNMG 19 06 12
ความยาวโดยรวม(OAL)
150 mm
รหัสขนาดช่องใส่เม็ดมีด(SSC_M)
19
รหัสขนาดช่องใส่เม็ดมีดแบบอิมพีเรียล(SSC_N)
3/4
Release date(ValFrom20)
23/4/73
รหัสของชุดที่ออกแล้ว(RELEASEPACK)
73.1
