การเป็นตัวแทนเฉพาะ
จำนวนบรรจุ: 1
ISO: PSBNL 5050T 25
รหัสวัสดุ: 5738897
EAN: 10217900
ANSI: PSBNL 5050T 25

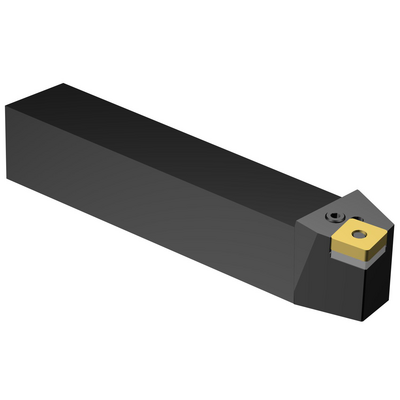

ภาพประกอบทางเทคนิค
ข้อมูลผลิตภัณฑ์
มุมคมตัดของเครื่องมือ(KAPR_1)
75 °
มุมนำของเครื่องมือ(PSIR)
15 °
รหัสชนิดการกดยึด(MTP)
clamp with pin through hole
ส่วนที่ 2 ของรหัสระบุระบบจับยึดเครื่องมือตัด(CUTINT_MASTER)
SNMG 250724
ระบบจับยึดแบบปรับได้ตามทิศทางเครื่องจักร
(ADINTMS)
Rectangular shank -metric: 50 x 50
มุมไล่ระดับสูงสุด
(RMPX)
10 °
มุมตัวเครื่องมือที่ด้านชิ้นงาน
(BAWS)
0 °
มุมตัวเครื่องมือที่ด้านเครื่องจักร(BAMS)
0 °
ระยะยื่นสูงสุด
(OHX)
47.5 mm
ทิศทาง
(HAND)
Left
รหัสรูปแบบทางออกน้ำหล่อเย็น(CXSC)
no coolant exit
รหัสรูปแบบทางเข้าน้ำหล่อเย็น
(CNSC)
without coolant entry
ความกว้างของด้าม(B)
50 mm
ความสูงของด้าม(H)
50 mm
ความยาวใช้งาน(LF)
300 mm
ความกว้างใช้งาน(WF)
43 mm
ความสูงใช้งาน(HF)
50 mm
มุมคายตั้งฉาก(GAMO)
-6 °
มุมเอียง(LAMS)
-6 °
แรงบิด(TQ)
17 Nm
รหัสวัสดุของตัวเครื่องมือ
(BMC)
เหล็กกล้า
น้ำหนักของอุปกรณ์(WT)
5.524 kg
รหัสหลักของเม็ดมีด(MIID)
SNMG 25 07 24
ความยาวโดยรวม(OAL)
300 mm
รหัสขนาดช่องใส่เม็ดมีด(SSC_M)
25
รหัสขนาดช่องใส่เม็ดมีดแบบอิมพีเรียล(SSC_N)
1
Release date(ValFrom20)
23/4/73
รหัสของชุดที่ออกแล้ว(RELEASEPACK)
73.1
